Desfase de objetos con una discontinuidad

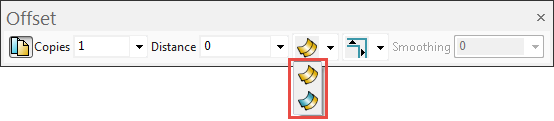

Para especificar cómo se tratan las discontinuidades cuando desfasa superficies, active alguna de las siguientes opciones de la barra de herramientas de Desfase:

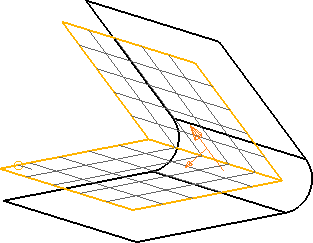

• Crear siempre una superficie desfase preserva las discontinuidades de las superficies durante la creación de desfases de superficies:



• Dividir la superficie por las discontinuidades divide la superficie por las discontinuidades durante la creación de desfases. La superficie desfasada es un sólido, aunque empezara como superficie.

  Los bordes de las discontinuidades se prolongan hasta que se intersecan:

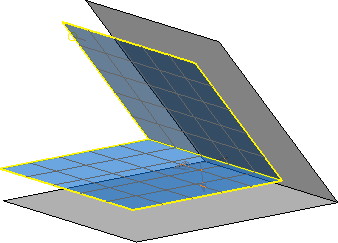

  Se crea un sólido a partir del conjunto de superficies desfasadas:

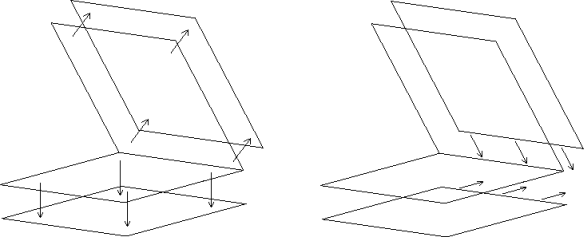

  Una discontinuidad de una normal de superficie se define con el valor de Tolerancia angular de la sección de Tolerancia de la discontinuidad de la superficie de la página de Unidades y tolerancias del cuadro de diálogo de Opciones.

Nota: Las superficies primitivas se convierten automáticamente en superficies Power.

Cuando la curva o la curva compuesta dependen de una superficie, su desfase también está en esa superficie.

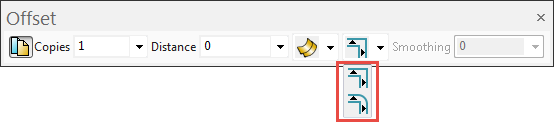

Para especificar cómo se tratan las discontinuidades cuando desfasa otros objetos, active alguna de las siguientes opciones de la barra de herramientas de Desfase:

• Conservar las discontinuidades preserva las discontinuidades de los objetos que se desfasan:



• Redondear las discontinuidades redondea las discontinuidades cuando desfasa los objetos:
