Haga clic en el botón Dirección que se encuentra en la ficha Detallado del cuadro de diálogo Resultados para EF con el fin de definir la dirección principal del sistema de coordenadas (más concretamente, para definir el eje x). Todos los valores de los resultados se proporcionarán en este sistema de coordenadas rotado.
Todos los resultados se muestran en nudos o centros de elementos planos del sistema de coordenadas local definido por el usuario y la capa seleccionada. La capa se puede seleccionar en la ficha Parámetros.

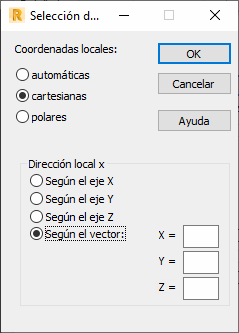

En el cuadro de diálogo Selección de la dirección, están disponibles las siguientes definiciones del sistema local.
- Automático. Si se selecciona, el sistema local de elementos se adopta según el sistema definido para cada uno de los paneles (consulte la descripción del cuadro de diálogo Orientación del sistema local).
- Cartesianas. Si se selecciona, el sistema local de elementos se adopta de acuerdo con el sistema ortogonal definido por el usuario global para todos los paneles. Las siguientes opciones están disponibles según el eje X del sistema global, el eje Y del sistema global, el eje Z del sistema global y según un vector definido por el usuario.
- Polares. Si se selecciona, el sistema local de elementos se adopta de acuerdo con el sistema polar definido por el usuario global para todos los paneles. El punto con las coordenadas o el número de nudo especificados determinan el inicio del sistema.
- Línea del corte: si se selecciona, el sistema local de elementos se adopta de acuerdo con el sistema local definido por la línea de corte. En el sistema local, se aplica lo siguiente.
- El eje X es perpendicular a la línea de corte.
- El eje Y es tangente a lo largo de la línea de corte.
- El eje Z se asume según el sistema local del elemento finito.
Al fijar los vectores se determinará la dirección principal para la definición de los resultados del cálculo de los elementos planos. Se proyecta sobre un elemento, lo que define la dirección local del eje x. El vector no puede ser perpendicular al elemento (paralelo al eje local z). Si el vector se proyecta sobre el elemento como un punto, todos los resultados serán iguales a cero.

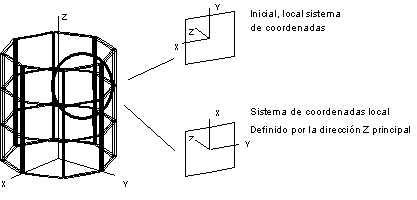

En el dibujo siguiente se muestran situaciones típicas. Todos los elementos están colocados en la superficie de un cilindro. Inicialmente, los ejes X locales son paralelos al meridiano. Estos ejes se redefinirán utilizando la dirección principal que apunta en la misma dirección que el eje Z global.
