Resultados

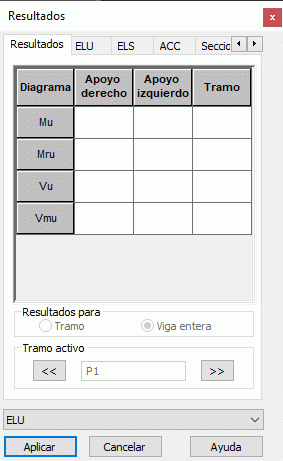

Seleccione la ficha Resultados de la opción Diagramas para realizar un cálculo mediante el método simplificado según BAEL.

La tabla mostrada incluye los valores numéricos de las cantidades seleccionadas para la presentación. El contenido de la tabla corresponde a las categorías de resultados seleccionadas en la parte inferior del cuadro de diálogo, así como a la selección del tramo activo (en el caso de una viga de gran canto con varios tramos). El tipo y el rango de resultados mostrados dependen también de los parámetros de las fichas restantes del cuadro de diálogo Diagramas.

La tabla se divide como se indica a continuación.

• Tipo de diagrama proporciona información sobre el tipo de valores mostrados y las unidades correspondientes.
• Apoyo izquierdo.
• Apoyo derecho.
• Tramo presenta los valores máximos que aparecen en el tramo.

Si se trata de una viga de gran canto con varios tramos, haga clic en << o >> para seleccionar el tramo activo.

Los resultados presentados pueden estar compuestos libremente por 20 parámetros distintos (como los valores mín./máx. de momentos, esfuerzos cortantes y áreas de armadura). Las siguientes categorías de resultados se definen para simplificar este proceso: Esfuerzos ELU, Esfuerzos ELS, Esfuerzos ACC, Área de armadura y Deformaciones. Cada conjunto de la lista contiene un grupo de resultados conectado lógicamente.

Por ejemplo, para ver los resultados de valores mín./máx. de los momentos flectores calculados mediante el método BAEL simplificado en relación con el área de armadura principal teórica (requerida) y real (proporcionada). Se establecerá que los datos aparezcan cuando se seleccione el conjunto Esfuerzos ELS. Para ello:

1. Seleccione la categoría de resultados Esfuerzos ELS en la parte inferior del cuadro de diálogo Diagramas.
2. En Esfuerzos ELS, seleccione las siguientes opciones: Teórico M y Carga límite Mc. Los conjuntos de resultados restantes se dejan inactivos.
3. Haga clic en Aplicar para aceptar los cambios.
4. En la ficha Superficies, seleccione: Teórico (necesario) Abt y Real (proporcionado) Abr. Los conjuntos de resultados restantes se dejan inactivos.
5. Haga clic en Aplicar para aceptar los cambios.

Se mostrará una tabla de resultados numéricos en el cuadro de diálogo de resultados de la ficha Resultados.

Nota: Una vez completados estos cambios, el método de presentación de resultados será idéntico para todas las nuevas vigas creadas en el mismo proyecto. Con vigas de gran canto calculadas según la norma BAEL, solo se obtienen los valores mín./máx. de los esfuerzos de sección, por lo que no se presentan resultados en el visor gráfico.

Puede encontrar una descripción detallada de los cálculos de los valores mín./máx. de los esfuerzos de sección y las áreas de armadura según el método BAEL simplificado en el tema Cálculo de las armaduras con viga de gran canto: principios.
