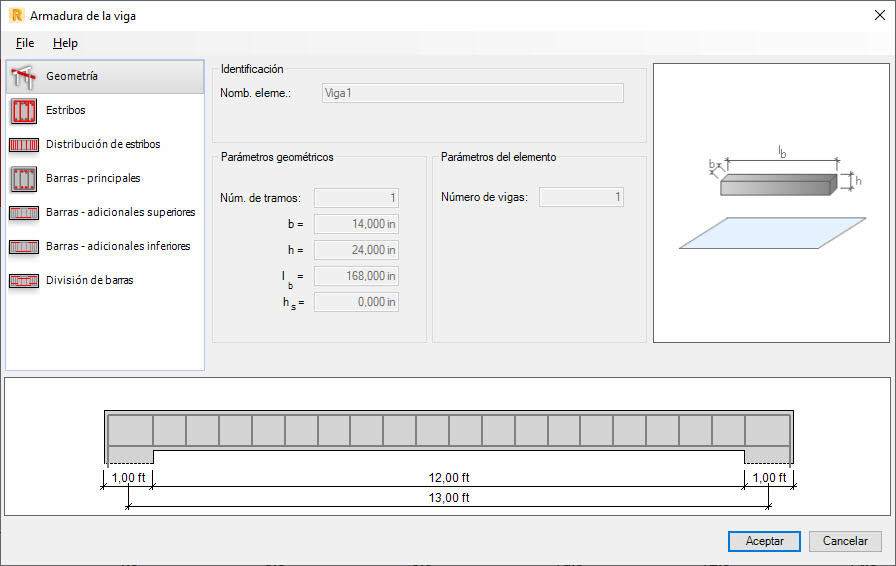

Armadura de las vigas, iniciada desde Autodesk® Revit®.
Entre los parámetros de la geometría de sección definida en el cuadro de diálogo, se incluyen:
- Parámetros de identificación (familia y tipo) de una viga cargada desde un modelo de Autodesk® Revit®.
- Parámetros geométricos, incluidos el número de tramos de viga, las dimensiones de la sección transversal y la longitud del tramo de viga.
- Parámetros del elemento, incluido el número de vigas, la posición de la viga en la estructura (nivel, excentricidades).
Además, la armadura de las vigas reconoce automáticamente un tipo de apoyos en los extremos de la viga.
Si la opción Guardar datos sin generar armaduras está desactivada, las barras de armadura se generan y se muestran en Autodesk® Revit®. Si se selecciona esta opción, se generan los datos de armadura (y se pueden utilizar después de reiniciar la extensión), pero no se pueden mostrar barras de armadura en Autodesk® Revit®.

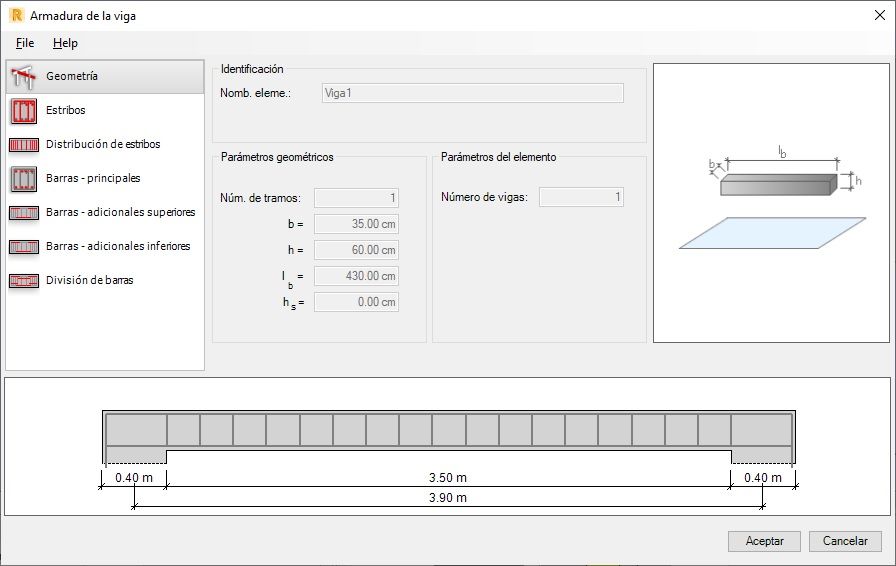

Armadura de las vigas, iniciada desde Autodesk Robot Structural Analysis.
Entre los parámetros de la geometría de sección definida en el cuadro de diálogo, se incluyen:
- Nombre de un elemento de estructura de hormigón armado (viga).
- Dimensiones de la viga: número de tramos de viga, dimensiones de la sección transversal y longitud del tramo de viga.
Además, se reconoce un tipo de apoyos en los extremos de la viga.
