Seleccione Herramientas > Presupuesto para calcular los costes de la estructura diseñada.
Para obtener un presupuesto detallado, defina grupos de secciones concretos. En general, las secciones de acero tienen precios diferentes en función del tipo de sección.
- Grupos: contiene la lista de grupos de secciones creados.
- Protección: contiene la lista de capas creadas para la protección frente a la corrosión y el impacto químico o para aportar un aspecto estético a la estructura (como un revestimiento de zinc, pintura anticorrosiva o un barnizado).

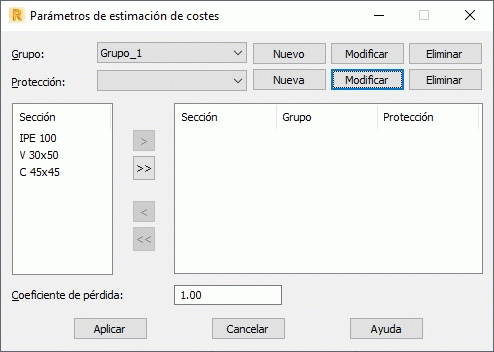

A la derecha del cuadro de diálogo hay conjuntos de botones para los parámetros de grupo y los parámetros de protección. Cada conjunto consta de lo siguiente:
- Nuevo: cree y defina los parámetros de un nuevo grupo (Parámetros del grupo) o capa de protección (Parámetros de la protección).
- Modificar: edite los parámetros de un grupo o una capa de protección.
- Eliminar: elimine el grupo o la capa de protección.
Cuando las haya definido, asigne las secciones a los grupos adecuados.
- Seleccione una sección.
- Seleccione un grupo definido previamente.
- Seleccione una capa de protección definida previamente.
- Transfiera la sección al panel derecho mediante los controles siguientes.
>
Añade la sección seleccionada en el panel izquierdo al panel derecho.
>>
Añade todas las secciones del panel izquierdo a la lista de secciones del panel derecho que contiene todos los elementos que cubrirá el presupuesto.
<
Añade la sección seleccionada en el panel derecho al panel izquierdo.
<<
Mueve todas las secciones del panel derecho al panel izquierdo.
La asignación de secciones a los grupos y capas de protección adecuados finaliza el proceso de estimación de costes. El presupuesto está disponible seleccionando el comando Ver > Tablas en el menú y la opción Presupuesto en el cuadro de diálogo Tablas de datos y resultados.
La tabla presenta los siguientes datos en la ficha Secciones:
- La primera columna contiene todas las secciones.
- La segunda columna contiene el nombre del grupo asignado.
- La tercera columna contiene el nombre de la capa de protección asignada.
- La cuarta columna contiene la masa de la sección.
- La quinta columna contiene el precio del material.
- La sexta columna contiene el precio del transporte.
- La séptima columna contiene el precio (por kg o por m 2 ) de la capa de protección asignada.
- La octava columna contiene el coste total.
La ficha Grupos de la tabla presupuesto presenta los mismos datos indicados anteriormente, pero en referencia a todo el grupo y no a secciones concretas.
