La mayoría de las normas de dimensionamiento proporcionan dos métodos para generar cargas sísmicas:
- Método simplificado estático en el que el esfuerzo sísmico equivalente (cortante básico) se distribuye en los elementos de la estructura en función de su rigidez
- Método dinámico en el que se generan fuerzas pseudoestáticas para cada modo de vibración propia.
El método dinámico se utiliza para el análisis sísmico, obteniendo resultados para cada uno de los modos de vibración propios del análisis modal. Los resultados fiables de los esfuerzos o tensiones no son los obtenidos para cada modo de vibración, sino los obtenidos de sus combinaciones. Estas combinaciones se denominan combinaciones cuadráticas sísmicas. Existen varios métodos de cálculo de combinaciones cuadráticas de modos. Se implementan los siguientes métodos de combinaciones de modos: CQC, SRSS, 10% y 2SM.
Dado que las normas requieren un coeficiente de participación de masa determinado en el análisis modal, hay un número considerable de modos propios para modelos de estructura grandes. Los valores de las combinaciones cuadráticas se calculan al visualizar los resultados en forma de tablas, mapas o diagramas, lo que aumenta el tiempo de procesamiento. Esto se refiere a resultados concretos para elementos finitos planos que se muestran en mapas o esfuerzos reducidos para paneles. Para acelerar, calcule y guarde los valores de resultado seleccionados después de los cálculos estáticos.
Existen dos opciones para guardar los resultados de las combinaciones cuadráticas:
- El guardado automático se activa después de los cálculos del análisis sísmico. Esto requiere procesos frecuentes y lentos de cálculos estáticos y dinámicos establecidos en el cuadro de diálogo Preferencias para el proyecto.
- Seleccione Análisis > Guardar combinaciones sísmicas para reducir los cálculos a al menos uno.

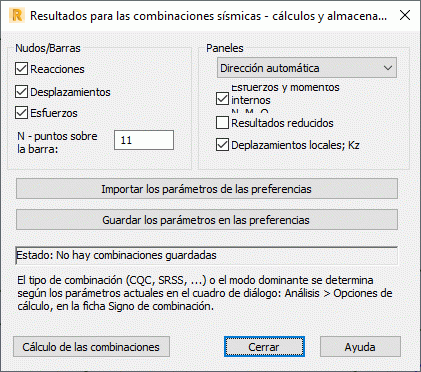

Seleccione los tipos de resultados que se calcularán para las combinaciones de análisis sísmico en Nudos/Barras y paneles.
- Haga clic en Importar los parámetros de las preferencias para seleccionar los parámetros por defecto del proyecto actual.
- Haga clic en Guardar configuración en preferencias para transferir la configuración actual al cuadro de diálogo Preferencias para el proyecto.
Haga clic en el botón Cálculo de las combinaciones para iniciar el proceso de cálculo y guardar los resultados de la combinación sísmica seleccionada. Si los resultados de determinados grupos se han guardado anteriormente, no se volverán a guardar y es posible que no se eliminen los resultados calculados. Si desactiva el guardado del resultado calculado anteriormente mientras el estado de guardado está activo, cierre y vuelva a abrir el cuadro de diálogo, este tipo de resultado se seleccionará de nuevo.
La excepción es que, si cambia los parámetros de los resultados, es necesario volver a calcular los resultados seleccionados.
Después del cálculo, se muestra una de las siguientes notificaciones de estado:
- Los resultados de combinación guardados se muestran cuando el proceso de cálculo se ha completado correctamente y se han guardado los resultados de las combinaciones sísmicas.
- No se muestra ninguna combinación guardada cuando el proceso de cálculo no se ha ejecutado, se ha interrumpido o los resultados de las combinaciones sísmicas no se han guardado.
En el cuadro de diálogo Preferencias para el proyecto, si selecciona Guardar resultados sólo para combinaciones cuadráticas y se han ejecutado cálculos, los resultados se guardan únicamente para combinaciones sin guardarlos para modos modales únicos. Los resultados para las combinaciones no se pueden calcular porque no hay resultados para los modos individuales que son componentes de combinaciones.
