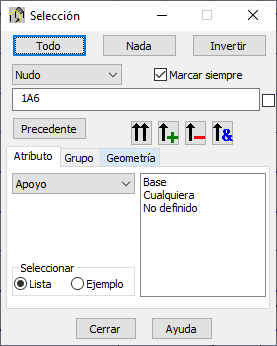

El cuadro de diálogo Selección se utiliza para escoger objetos de la estructura. Se accede a él seleccionando Editar > Seleccionar. También se puede activar para objetos individuales haciendo clic en los siguientes elementos del menú:
selección de nudos,
selección de barras,
selección de casos de carga y
modo de vibración. También se puede seleccionar Ver > Filtro en la tabla.
Las opciones son similares para los tipos de objeto de nudo, barra y caso de carga. Aparecen otras opciones en el cuadro de diálogo Selección si se escoge Modo.
Para llevar a cabo una selección, haga lo siguiente:
- Indique el objeto (nudo, barra, panel, sólido, caso de carga, modo, etc.).
- Introduzca los números correspondientes de los objetos seleccionados o utilice las opciones que se encuentran en la parte inferior del cuadro de diálogo.
La parte inferior del cuadro de diálogo Selección depende del objeto seleccionado. El funcionamiento de las opciones disponibles aquí se describe en función de la selección de nudos.
Los nudos se pueden elegir mediante los atributos de nudo apoyo (de objeto), elemento finito, panel, sólido, barra, compatibilidad, unión rígida y emisor. Se seleccionan en la parte derecha del cuadro de diálogo.
Al seleccionar uno de los tipos y hacer clic en
, se añaden todos los nudos de apoyo (independientemente del tipo de apoyo) a los nudos seleccionados.

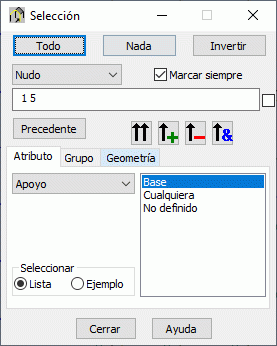

A la derecha de la lista de nudos seleccionados se encuentra una casilla de verificación para determinar la definición del modo de selección. Si no se selecciona, el campo de selección de nudos mostrará los números de nudo correspondientes a los nudos en los que se aplica el apoyo.

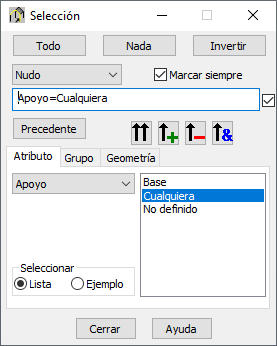

Si se selecciona, el campo de selección de nudos mostrará Apoyo = cualquiera.
La diferencia entre los dos botones es la siguiente.
: añade los objetos seleccionados a la selección.
: reemplaza la selección con números de los objetos seleccionados.
Hay disponibles dos botones adicionales.
: elimina los objetos seleccionados de la selección existente.
: busca una parte común en la selección existente y el atributo de estructura seleccionado (por ejemplo, busca miembros a los que se ha asignado la sección W 14x120).
La parte inferior del cuadro de diálogo contiene:
- Lista: los objetos de la selección se escogen en la lista disponible en la parte inferior derecha del cuadro de diálogo.
- Ejemplo: criterios de selección basados en el tipo de objeto introducido en el campo Valor.
Una vez que se selecciona Ejemplo, la parte inferior del cuadro de diálogo cambia.
Introduzca el tipo del atributo seleccionado. Por ejemplo, al introducir Acero como Material y Barra como Objeto, se seleccionarán todas las barras de acero definidas en la estructura cuando se haga clic en .
El cuadro de diálogo Selección define un grupo de nudos o barras. Una vez realizada la selección, cambie a la ficha Grupo.
Cuando haya realizado la selección y haya hecho clic en
, podrá definir el color y el nombre del grupo. Haga clic en Aplicar para confirmar y aplicar la información.
En el cuadro de diálogo Selección, se pueden seleccionar objetos mediante una rejilla definida de ejes de estructura. El cuadro de diálogo Selección incluye una ficha Geometría adicional.
En ella puede determinar las posiciones de los ejes de estructura inicial y final (en todas las direcciones del sistema de coordenadas), entre los que se seleccionarán los objetos.
Utilice los botones del cuadro de diálogo para:
- Todo: selecciona todos los objetos.
- Nada: anula la selección de los objetos seleccionados.
- Invertir: invierte la selección de objetos actual.
- Precedente: selecciona todos los objetos definidos en la selección anterior.
Consulte también:
Filtrado de tablas (datos y resultados de cálculo)
