La calculadora de suelos encuentra el valor del coeficiente de elasticidad equivalente para un suelo estratificado.
La calculadora se instala durante la instalación de Robot.
El coeficiente de elasticidad se puede aplicar al definir lo siguiente.
- Apoyo elástico.
- Suelo elástico para barras
- Suelo elástico del panel.
La calculadora permite calcular el coeficiente de elasticidad directamente sobre la base de un perfil definido de un suelo estratificado y ofrece las siguientes funciones.
- Defina un perfil del suelo con el catálogo de suelos disponible y sus características de suelo.
- Guarde y lea un perfil de suelo completo definido por el usuario.
- Calcule el coeficiente de elasticidad para un perfil definido.
- Reenvíe un valor calculado a los cuadros de diálogo para la definición de apoyo o suelo.
La calculadora funciona como una herramienta independiente que permite calcular el coeficiente de reacción del suelo para una cimentación y un perfil del suelo definidos. Se puede utilizar un perfil de suelo guardado en la calculadora de hormigón armado y en la calculadora de cimentación corrida.
Inicie la calculadora mediante las siguientes acciones.
- Seleccione Herramientas > Terrenos - calculadora.
- Haga clic en
(Terrenos) en la barra de herramientas Herramientas. - Haga clic en el botón Coeficiente de elasticidad ubicado en varios cuadros de diálogo contextuales diferentes (como los cuadros de diálogo Definir un apoyo nuevo, Nuevo suelo elástico, Definir un espesor nuevo, etc.) en Robot.
- Haga clic en el icono de escritorio de la calculadora.
- Seleccione Terrenos - cálculo del coeficiente K en el grupo Todos los programas del menú Inicio.
En la calculadora, el coeficiente K se calcula en función del valor de las tensiones medias bajo la cimentación para una unidad de área. También se calcula el coeficiente KZ equivalente para una cimentación con las cotas especificadas.
Para calcular el coeficiente K equivalente para un suelo estratificado, realice las siguientes acciones.

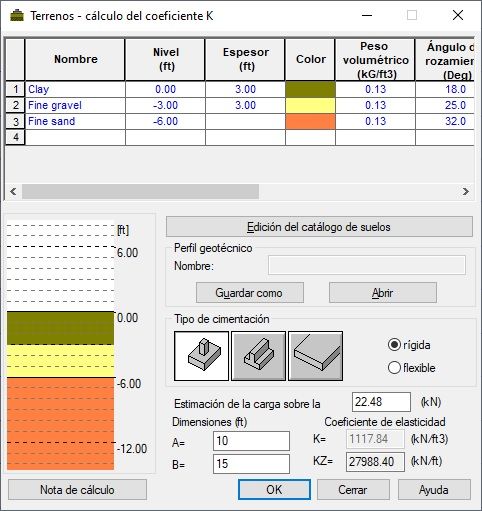

- Defina los parámetros de los perfiles de suelo sucesivos en la tabla. Los perfiles de suelo consecutivos se presentarán de forma esquemática en la parte inferior izquierda del cuadro de diálogo. Los suelos disponibles proceden del catálogo de suelos seleccionado en el cuadro de diálogo Preferencias para el proyecto.
- Seleccione un tipo de suelo en la columna Nombre.
- Defina el nivel o el espesor para el nivel de un perfil de suelo determinado. Los parámetros restantes se leen del catálogo de suelos.
- Elija uno de los siguientes tipos de cimentación.
-
Cimentación aislada con dimensiones A x B. La unidad del coeficiente KZ es (fuerza/longitud). Se puede aplicar un valor calculado KZ = K * A * B al definir el coeficiente de elasticidad en el cuadro de diálogo de definición del apoyo. -
Cimentación corrida con dimensiones A (longitud de la cimentación corrida) y B (anchura de la cimentación corrida). La unidad del coeficiente KZ es (fuerza/longitud^2). Se puede aplicar un valor calculado KZ = K * B al definir el coeficiente de elasticidad en el cuadro de diálogo de definición del tipo de suelo elástico. -
Cimentación de losa con dimensiones A x B. La unidad del coeficiente KZ es (fuerza/longitud^3). Se puede aplicar un valor calculado KZ = K al definir el coeficiente de elasticidad en el cuadro de diálogo de definición del tipo de espesor del panel.
-
- Seleccione un tipo de cimentación rígida o flexible.
Se supone una tensión media bajo la cimentación de la solución de cimentación rígida o en la solución del semiespacio elástico cargado con cargas uniformes que actúan sobre la región definida por el contorno de la cimentación. Las diferencias en los valores de tensión dan como resultado valores diferentes de hundimiento elástico y, a su vez, se traducen en un valor numérico de rigidez elástica del suelo. La distribución de tensiones en estructuras reales está más cerca del caso de cimentación rígida que del caso de cimentación flexible.
- Determine una carga sobre la cimentación estimada para limitar el alcance del cálculo de tensiones en el suelo (calculando el valor del coeficiente equivalente K)
- Determine las cotas de un tipo de cimentación seleccionado.
Pulse la tecla Tab o haga clic en Aceptar. Se especificará un valor del coeficiente equivalente para un suelo estratificado en el campo K =.
Al hacer clic en Aceptar, se reenvía un valor calculado del coeficiente KZ a los cuadros de diálogo Definir un apoyo nuevo, Nuevo suelo elástico o Definir un espesor nuevo. Esto se proporciona siempre que el cuadro de diálogo correspondiente esté abierto y se pueda acceder al campo de coeficiente de elasticidad.
Los perfiles de suelo definidos se pueden guardar en el disco. Haga clic en Guardar como para guardar un perfil en un archivo *.xml (catálogo). El campo Nombre de archivo muestra el perfil del suelo actual con una ruta de acceso a archivos. Haga clic en Abrir para leer un archivo con parámetros de perfil de suelo definidos.
