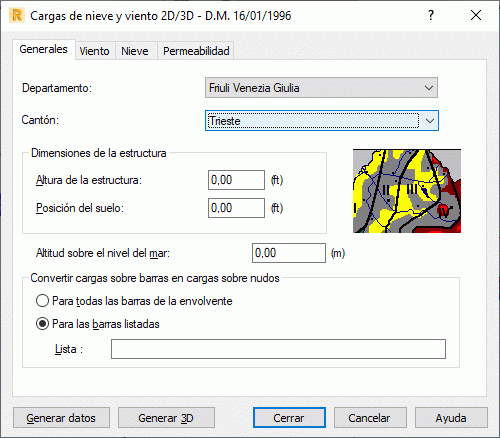

Al abrir el cuadro de diálogo Cargas de viento y nieve y hacer clic en la ficha General, se muestra el siguiente cuadro de diálogo.
El cuadro de diálogo cuenta con las opciones básicas requeridas por la norma nacional de cargas de viento y nieve seleccionada en el cuadro de diálogo Preferencias para el proyecto. Cuando se selecciona una opción, su diagrama se muestra en la esquina superior derecha del cuadro de diálogo.
El cuadro de diálogo se divide en varios campos con determinados grupos de opciones. En el centro del cuadro de diálogo se encuentran los siguientes elementos:
- Departamento: especifica el departamento en el que se encuentra la estructura diseñada.
- Cantón: especifica el cantón donde se encuentra la estructura diseñada.
- Altura de la estructura: especifica la altura de la estructura, que se utiliza para calcular la presión del viento.
- Posición del suelo: especifica la posición del suelo en la estructura. No se generan cargas de viento y nieve para los elementos estructurales situados por debajo de la posición del suelo.
- Altitud geográfica: especifica la altitud sobre el nivel del mar en la que se encuentra la estructura. Nota: La altitud sobre el nivel del mar debe expresarse en metros.
El campo Reemplazar las cargas en las barras por cargas en los nudos tiene las siguientes opciones:
- Para todas las barras de la envolvente: si se selecciona esta opción, las cargas de viento y nieve generadas para todas las barras de una envolvente de estructura se cambian a cargas nodales.
- Solamente para las barras del envolvente listadas: cuando se selecciona esta opción, las cargas de nieve y viento generadas para las barras seleccionadas de una envolvente de estructura se cambian a cargas de nudo. Las barras seleccionadas deben introducirse en el campo Lista. La lista de barras se puede seleccionar manualmente (especificando sus números) o gráficamente. Las cargas de viento y nieve correspondientes a las barras seleccionadas se generan en los nudos de las barras.
