Huecos

Utilice esta opción para definir huecos en elementos de un modelo de la estructura.

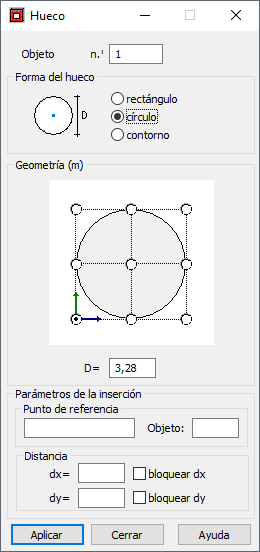

Abra el cuadro de diálogo mediante uno de los métodos siguientes:

• Haga clic en el menú Geometría > Huecos.
• Haga clic en .

Para definir un hueco, especifique lo siguiente:

• Número de un hueco (como un objeto)
• Forma de un hueco:
  • Rectangulares
  • Circular
  • Contorneado
• Geometría de un hueco:
  • Un punto característico de la forma del hueco utilizado al definir una posición del hueco en el objeto.
  • Dimensiones:

    H, B para un hueco rectangular.

    D (diámetro) para un hueco circular.

    Para un contorno, puede seleccionar un contorno/objeto. Para ello, haga clic en para abrir el cuadro de diálogo Polilínea - contorno.

• Parámetros para insertar un hueco:
  • Punto de referencia

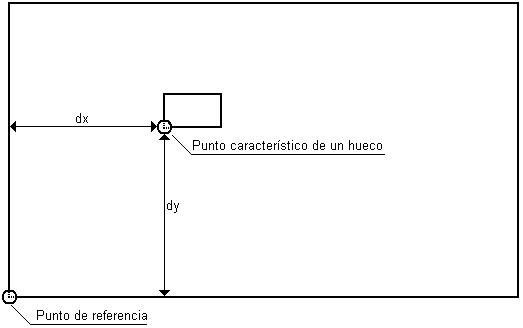

    Especifique las coordenadas del punto desde el que se medirán los valores de las excentricidades dx y dy. El número del objeto activo en el que se definirá el hueco se muestra en el campo Objeto.

  • Excentricidad

    Especifique las coordenadas locales de un punto característico del hueco con respecto al punto de referencia. Puede bloquear las opciones de excentricidad dx y dy mediante la opción de las opciones bloquear dx o bloquear dy.

Si se define un hueco fuera del objeto, se muestra un mensaje de advertencia.

Para definir un hueco, realice lo siguiente:

1. Seleccione una forma de hueco.
2. Defina las dimensiones del hueco (o seleccione un contorno de hueco) y seleccione un punto característico en el contorno del hueco.
3. Seleccione el objeto en el que se definirá el hueco.
4. Especifique el punto de referencia.
5. Especifique los valores de excentricidad (coordenadas del punto característico del hueco).
