Apoyos

Abra el cuadro de diálogo Apoyos, que define los apoyos de una estructura, utilizando uno de los siguientes métodos:

• Seleccione el menú Geometría > Apoyos.
• Seleccione en la barra de herramientas Definición de la estructura.

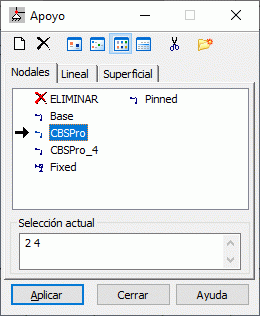

• La pantalla Apoyo.

El cuadro de diálogo consta de tres partes principales:

• En la parte superior, hay varios botones.
• En el centro, hay una lista con fichas de apoyos activos. El número de fichas depende del tipo de estructura.
• En la parte inferior se encuentran el campo de selección actual y los botones estándar.

Los siguientes elementos se encuentran en la parte superior del cuadro de diálogo:

• : define un nuevo apoyo (Definir un apoyo nuevo).
• : elimina un tipo de apoyo de la lista activa
• , , y : muestra una lista de apoyos activos como: iconos grandes, iconos pequeños, una lista corta o una lista larga.
• : elimina de la lista activa todos los tipos de apoyo que no se encuentran en la estructura.
• : abre el cuadro de diálogo Base de datos de características.

Cuando se selecciona una lista completa, se muestran los siguientes parámetros de apoyo:

• Si aparece una X en la segunda columna, significa que el tipo de apoyo ya se utiliza en la estructura.
• En la tercera columna se muestran las normas siguientes que describen el apoyo:
  • X indica un grado de libertad fijo en un nudo de estructura
  • F indica un grado de libertad libre liberado en un nudo de la estructura,
  • E indica el grado de libertad en el que se define un apoyo elástico
  • N indica el grado de libertad para el que se define un apoyo no lineal

El cuadro de diálogo Apoyos tiene tres fichas que permiten asignar un tipo de apoyo a los siguientes tipos de objeto:

• Ficha Nodal: nudos (puntos)
• Ficha Lineal: líneas (bordes de contorno): para pletinas, láminas y estructuras volumétricas
  Nota: Es imposible asignar un apoyo a un elemento de barra utilizando esta opción)
• Ficha Superficial: superficies (para pletinas, láminas y estructuras volumétricas)

Nota: Si se definen apoyos tanto lineales como superficiales en un nudo de la estructura, Robot crea nuevos apoyos asignándoles una característica compuesta por la suma de los grados de libertad admitidos (también se suman los coeficientes elásticos de los apoyos) y los asigna a este nudo (es decir, al nudo que pertenece a varios bordes o planos admitidos). La misma situación también se produce cuando se definen dos apoyos definidos de forma idéntica (basados en la misma etiqueta) en los sistemas locales de líneas o superficies. Cuando los apoyos lineales y superficiales se definen en un nudo, los parámetros del apoyo lineal sobrescriben los parámetros del apoyo superficial. Cuando los apoyos nodales y lineales se definen en un nudo, los parámetros del apoyo nodal sobrescriben los parámetros del apoyo lineal.

Consulte también: Algoritmos de suma de parámetros de apoyo

De forma similar al cuadro de diálogo para definir otros atributos, la definición de un apoyo en una estructura consta de dos pasos:

1. Definición de un tipo de apoyo

   Si la lista de apoyos activa está vacía o se va a añadir un nuevo tipo de apoyo a la lista activa, seleccione Definición del apoyo:

   • Si no se selecciona ninguno de los tipos de apoyo, al seleccionar se abre el cuadro de diálogo para definir un nuevo tipo de apoyo. Los campos se rellenan con la última definición de apoyo (excepto el campo Etiqueta) o se establecen los parámetros por defecto.
   • Si se escoge un tipo de apoyo, al selecionar se abre el cuadro de diálogo para definir un nuevo tipo de apoyo. Todos los campos, excepto Etiqueta, se rellenan con el tipo resaltado.

   También puede abrir el cuadro de diálogo para definir un nuevo apoyo seleccionando un elemento de la lista de apoyos. Se abre el cuadro de diálogo Definición de apoyo con todos los campos rellenados según el tipo de apoyo seleccionado. Seleccione Añadir (o INTRO) para añadir (o actualizar) el nuevo apoyo a la lista. Si la etiqueta no cambia, se muestra un mensaje de advertencia.

2. Asignación de un apoyo a los nudos de la estructura.

Para eliminar un apoyo de la estructura:

1. Seleccione en la lista de apoyo activa,
2. Seleccione un objeto de la estructura del que desea suprimir el apoyo.

No se puede modificar este tipo de apoyo; se asigna de la misma forma que el apoyo a un elemento de la estructura.

Una vez añadido el apoyo, se muestra su símbolo.
