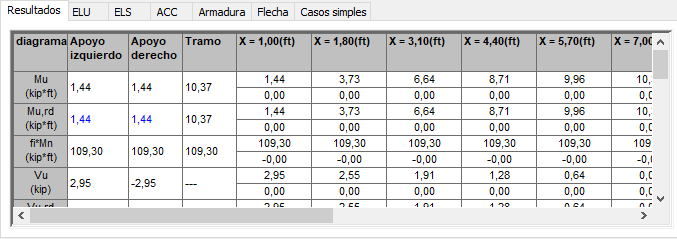

Una vez que la ficha Resultado esté seleccionada en el cuadro de diálogo Diagramas, el cuadro aparecerá en la pantalla, como se muestra a continuación.
La ficha está formada por una tabla en la que se pueden elegir los valores numéricos de los elementos seleccionados para la presentación. El contenido de la tabla está relacionado con la categoría de los resultados elegidos en la lista de desplazamiento que se encuentra en la parte inferior del cuadro de diálogo, así como con la selección del tramo activo (en el caso de una viga de varios tramos). El tipo y la extensión de los resultados mostrados dependen también de los parámetros de las fichas restantes del cuadro de diálogo Diagramas.
La tabla se divide generalmente en estas cinco partes:
- La primera columna (Tipo de diagrama) contiene información sobre el tipo de los valores mostrados, junto con las unidades correspondientes,
- Los valores que se presentan en la segunda columna (Apoyo izquierdo) y en la tercera (Apoyo derecho) pertenecen a la columna derecha e izquierda, respectivamente,
- La cuarta columna (Tramo) se utiliza para la presentación de los valores máximos que se producen en el intervalo,
- Las columnas restantes contienen resultados detallados que se presentan a lo largo de la longitud del tramo.
Las opciones para la visualización de resultados se encuentran en el campo Extensión. Este campo solo pertenece a la presentación del diagrama. Sin embargo, en el caso de las tablas, los resultados siempre se presentan para el tramo activo.
Se puede obtener una vista previa de los resultados, según sea necesario:
- Tramo a tramo
- Para toda la viga
En el caso de una viga de varios tramos, la selección del tramo activo se realiza pulsando uno de los botones << o >>. Permiten desplazarse por la viga de varios tramos.
El conjunto de resultados presentados puede componerse libremente. El sistema Robot permite la presentación de 51 parámetros diferentes (envolventes de momento, envolventes de esfuerzo cortante, área de armadura, flechas, etc.). Para simplificar el proceso de análisis de resultados para el usuario, se han definido las siguientes categorías de resultados en el programa: fuerzas ELU, ELS y ACC y área de armadura y deformaciones. Cada uno de los conjuntos de la lista contiene un grupo de resultados conectado lógicamente.
Supongamos, por ejemplo, que el usuario está interesado en los envolventes teóricos y reales de momento flector en relación con el área de armadura teórica (necesaria) y real (proporcionada) principal y, al mismo tiempo, desea que aparezcan datos cuando se selecciona el conjunto de fuerza ELS.
Para ello, realice lo siguiente:
- Seleccione la categoría de resultado de fuerzas ELS en la lista de desplazamiento que se encuentra en la parte inferior del cuadro de diálogo Diagramas.
- En las fuerzas ELS, seleccione las siguientes opciones: Teórico M y Carga límite Mc; los conjuntos restantes de resultados se dejan inactivos.
- Acepte los cambios. Para ello, pulse el botón APLICAR.
- En la ficha Superficies, seleccione: Teórico (necesario) Abt y Real (proporcionado) Abt; los conjuntos restantes de resultados se dejan inactivos.
- Acepte los cambios. Para ello, pulse el botón APLICAR.
Se mostrarán los resultados de esta operación:
- En la ventana gráfica: los diagramas de momentos flexores y los diagramas del área de armadura.
- En el cuadro de diálogo Resultado (en la ficha Resultado), el conjunto de resultados numéricos en forma de tabla.
