El algoritmo que reconoce la geometría se ha diseñado para determinar los elementos estructurales que pertenecen a muros de estructura individuales. En la imagen siguiente, se muestra una sección transversal de una estructura con una base triangular:
El elemento estructural especificado se asigna a una o dos zonas de las tres zonas 1, 2 y 3 de los muros de estructura individuales.
En la imagen siguiente, se muestra una sección transversal de una estructura con una base cuadrada.
El elemento estructural especificado se asigna a una o dos zonas de las cuatro zonas 1, 2, 3 y 4 de los muros de estructura individuales.
Durante los cálculos normativos, Robot calcula el área de las barras que pertenecen a muros de estructura individuales. Los problemas al reconocer a qué muro de estructura pertenece una barra determinada pueden provocar errores al calcular las áreas de los elementos que pertenecen a muros individuales.
Para que se reconozca correctamente la geometría de la estructura, los nudos y las barras no deben colocarse en la línea de construcción.

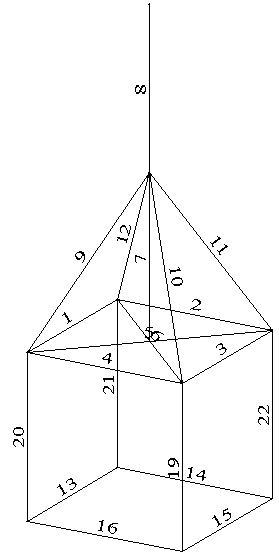

En la imagen siguiente, se muestran partes de una estructura que no se reconocen correctamente.
Los elementos 7 y 8 no se reconocerán correctamente, ya que se encuentran en una línea de construcción en el borde de cuatro zonas. Los elementos 5 y 6 no se reconocerán correctamente, ya que atraviesan la línea de construcción. Los elementos 9, 10, 11 y 12 no se reconocen correctamente, ya que uno de los nudos se encuentra en la línea de construcción.
Es recomendable que todos los elementos estructurales adicionales (equipo de estructura) que no se encuentren en el plano de un muro de estructura, se definan en la ficha Equipo del cuadro de diálogo Cargas de viento sobre los postes. El equipo no debe modelarse mediante barras de estructura, ya que esto puede provocar errores en el algoritmo que reconoce muros de estructura.
Puede modelar parte de los elementos estructurales como elementos situados fuera de los planos de un muro de estructura. Si hay problemas con el reconocimiento de la geometría, se muestra un mensaje y los cálculos se realizan de forma aproximada.
