Esta opción se utiliza para definir los huecos en vigas de hormigón armado o vigas de gran canto. Para acceder a ella:
- pulse el icono Huecos:
- seleccione Elemento de hormigón armado / comando Huecos del menú.
Una vez elegida la opción, aparecerá en la pantalla el cuadro de diálogo que se muestra a continuación.
Si se activa la opción desde el menú o la barra de herramientas, aparecerá únicamente el cuadro de diálogo, que es la principal herramienta utilizada para definir los huecos de las vigas.
Las siguientes opciones están disponibles en el cuadro de diálogo anterior: Nombre, Número del tramo, Origen, X local, Z local, Tipo.
Una vez definidos todos los parámetros necesarios, al pulsar el botón AÑADIR se acepta el hueco definido y se guardan los datos. Los botones << y >> situados en el cuadro de diálogo Huecos permiten desplazarse por la tabla que contiene los datos correspondientes a todos los huecos definidos.
La tabla de datos, que aparece después de seleccionar la opción Elemento de hormigón armado / Huecos - tabla, es un reflejo del cuadro de diálogo utilizado para definir los huecos de las vigas. La tabla contiene todos los datos relativos a todos los huecos definidos en una viga. Además, la tabla contiene información sobre las coordenadas del hueco en relación con el punto inferior izquierdo del primer tramo.
Si lo desea, puede introducir los datos directamente en la tabla. Los campos situados en las dos columnas de la tabla son ampliables, es decir, contienen una lista de parámetros que se pueden configurar.
La edición de datos está disponible como estándar en la tabla de huecos. Para borrar, copiar, cortar o pegar los datos seleccionados, seleccione la fila correspondiente, pulse el botón derecho del ratón y seleccione la opción deseada en el menú contextual. También es posible realizar la opción de edición mediante la combinación de teclas estándar: CTRL+C, CTRL+V, CTRL+X, Supr.

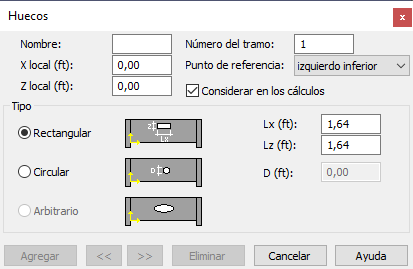

En el caso de las vigas de gran canto, el cuadro de diálogo que permite definir huecos adopta la forma que se muestra en la figura siguiente:
El cuadro de diálogo anterior contiene, además de las opciones descritas para las vigas de hormigón armado, la opción Considerar en los cálculos. Si la opción está activada, el hueco se reconocerá en los cálculos de la armadura de viga de gran canto de la cimentación. En la versión actual del programa no está disponible la opción de definir una forma de hueco arbitraria para las vigas de gran canto.
