Flechas

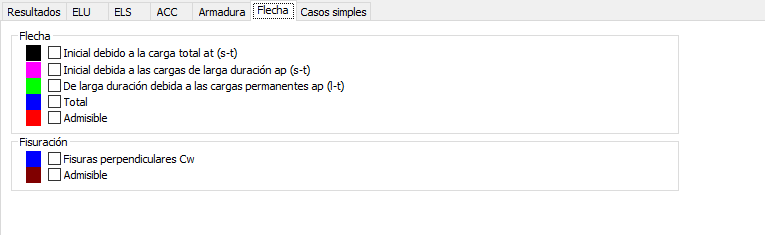

Una vez que la ficha Flecha esté seleccionada en el cuadro de diálogo Diagramas al que se accede desde el menú Resultados, aparecerá el cuadro de diálogo que se muestra a continuación.

Nota: Las designaciones presentadas en el cuadro de diálogo anterior dependen de una norma seleccionada de dimensionamiento de elementos de estructura de hormigón.

Para las normas ACI 318 y ACI 318 métrica, el cuadro de diálogo ofrece opciones que permiten visualizar (en un diagrama) las flechas admisibles y totales, así como las etapas intermedias de las flechas compatibles con los cálculos normativos.

Para las normas EC2 - Belgium NAD, BS8110, PN-84/B-03264 y PN-B-03264 (1999), el cuadro de diálogo presenta dos campos separados: Flecha y Fisuración. El campo Flecha proporciona acceso a las opciones que permiten mostrar (en un diagrama) las flechas permisibles y totales, así como las etapas intermedias de las flechas compatibles con los cálculos normativos requeridos. El campo Fisuración permite mostrar (en un diagrama) fisuras de elementos y el valor límite resultante de una norma.

Nota: Si en el cuadro de diálogo Opciones de cálculo (ficha General, cuadro de diálogo Avanzados) la opción Mostrar diagramas para todas las combinaciones está activada, se podrá mostrar tanto un envolvente como cada combinación de carga por separado.
