El sistema de coordenadas local de un elemento estructural es un sistema cartesiano dextrorrotatorio con la siguiente orientación de los ejes:
- El eje local X siempre es el eje longitudinal del elemento, cuya dirección se define desde el punto inicial hasta el punto final. El origen del sistema se coloca en el nudo inicial de una barra. (Consulte la siguiente imagen).

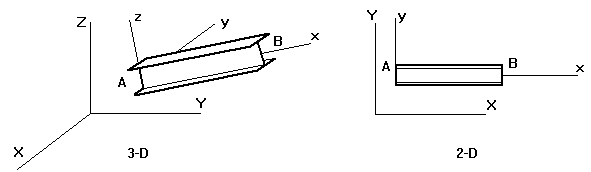

A - Nudo inicial, B - Nudo final de un elemento
- Los ejes locales Y y Z se encuentran en el plano de la sección de la barra y se organizan según la rotación dextrorrotatoria. De forma estándar, los ejes mencionados representan lo siguiente: el eje Y es el eje del momento mayor de inercia de una barra, mientras que el eje Z es el eje del momento menor de inercia de una barra (en función de la sección de la barra). Al definir barras, también se aplican las siguientes reglas:
- Al definir un elemento vertical, el eje local X de la barra es vertical, mientras que la dirección local del eje Y es paralela al eje global Y.
- Al definir un elemento que no es vertical, el plano formado por los ejes locales X y Z del elemento es vertical, mientras que el eje local Z se dirige hacia arriba (hacia el eje global Z).
La definición de un ángulo GAMA permite rotar la sección transversal de la barra con un sistema local, es decir, los ejes Y y Z, alrededor del eje X de un elemento de la barra.
