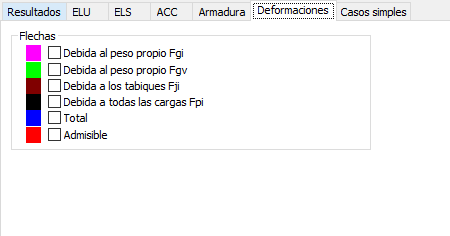

Una vez que la ficha Deformaciones esté seleccionada en el cuadro de diálogo Diagramas al que se accede desde el menú Resultados, aparecerá el cuadro de diálogo que se muestra a continuación.
Nota: Las designaciones presentadas en el cuadro de diálogo anterior dependen de una norma seleccionada de dimensionamiento de elementos de estructura de hormigón.
En el cuadro de diálogo anterior, se pueden seleccionar los siguientes valores para su presentación:
en el campo Flechas
- Debida al peso propio Fgi (flechas de corta duración)
- Debida al peso propio Fgv (flechas diferidas)
- Debida a los tabiques Fji (flechas de corta duración debidas al peso propio aplicado en el momento de la construcción de la pared de partición)
- Debida a todas las cargas Fpi (flechas de corta duración provocadas por todas las cargas (pesos propios y cargas vivas) soportadas por el elemento sometido a análisis)
- F Total = Fgv - Fji + Fpi - Fgi
en el campo Deformaciones para ELU
- Armaduras traccionadas
- Barras comprimidas
- Hormigón
en el campo Tensiones para ELS
- Armaduras traccionadas
- Barras comprimidas
- Hormigón
Nota: Aparece un color representativo para la presentación en el diagrama junto al valor correspondiente.
Nota: Si en el cuadro de diálogo Opciones de cálculo (ficha General, cuadro de diálogo Avanzados) la opción Mostrar diagramas para todas las combinaciones está activada, se puede mostrar tanto un envolvente como cada combinación de carga por separado.
