Esta herramienta examina los sistemas de tuberías que cree en un proyecto para comprobar que cada uno de ellos esté asignado a un sistema definido por el usuario y conectado correctamente.
Para comprobar las conexiones de los sistemas de tuberías del modelo, haga clic en la ficha Analizar
grupo Comprobar sistemas
Comprobar sistemas de tuberías.
- El sistema no está conectado correctamente.
Se considera que un sistema no está bien conectado cuando este incluye elementos que no están conectados a una única red física. Un ejemplo de sistema mal conectado sería uno que incluyera una o más instalaciones no conectadas a una única red de tuberías
- Hay una discrepancia en la configuración de flujo/demanda.
- Hay una discrepancia en la dirección de flujo.

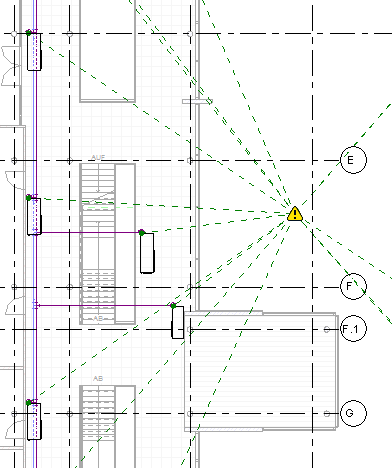

Haga clic en una marca de aviso para mostrar un mensaje de aviso relacionado. En el mensaje de aviso relacionado, haga clic en los botones de flecha, según sea necesario, para desplazarse por la lista de mensajes de aviso. Haga clic en
Expandir cuadro de diálogo de aviso para ver los detalles del mensaje de aviso.
