Analyse de l'éclairage (radiosité)

Pour interroger les niveaux d'éclairage, analyser les données et générer des rapports, utilisez la boîte de dialogue Analyse de l'éclairage. Cette boîte de dialogue fournit des données de rendu sur la réflectance, le coefficient de transmission et la luminance des matériaux.

• Sélectionnez un objet possédant des données de solution de radiosité. > Menu Rendu > Eclairage avancé > Analyse de l'éclairage

Par exemple, un technicien d'éclairage peut avoir besoin de savoir si les installations lumineuses d'une scène offrent un niveau uniforme d'illumination sur les murs d'un bâtiment. Le technicien utilise la boîte de dialogue Analyse de l'éclairage après avoir placé les lumières au plafond et avoir traité la radiosité. Il examine les niveaux d'éclairage et la réflectance des matériaux de la scène, puis ajuste la luminosité des lumières, modifie les unités ou réduit la réflectance des matériaux.

pour utiliser l'outil d'analyse de l'éclairage, vous devez calculer et afficher une solution de radiosité dans la scène. Pour obtenir de meilleurs résultats, utilisez cette fonction avec le contrôle d'exposition des pseudo couleurs. Cet outil mappe des luminances ou des éclairements à des pseudo couleurs qui montrent la luminosité des valeurs converties par 3ds Max.

Conseil : Vous pouvez également exporter des fichiers TIFF LogLUV ou des fichiers PIC en vue d'une analyse par d'autres logiciels ; utilisez pour cela l'utilitaire d'exportation de données d'éclairage.

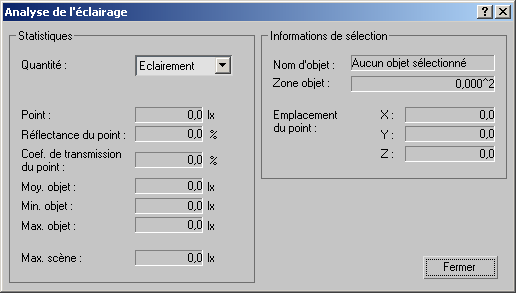

Interface

Zone Statistiques

Cette zone affiche les statistiques d'éclairage de la solution de radiosité de l'objet sélectionné.

Quantité

Indiquez la valeur photométrique souhaitée :

• Luminancequantité d'énergie quittant une surface.
• Eclairementquantité d'énergie atteignant une surface.

Point

Luminance ou éclairement à l'endroit de l'objet où vous avez cliqué.

Réflectance du point

Réflectance du matériau de la surface à l'endroit où vous cliquez sur l'objet.

Coef. de transmission du point

Coefficient de transmission du matériau de la surface à l'endroit de l'objet où vous cliquez.

Moy. objet

Quantité d'intensité lumineuse de l'objet dans son ensemble.

Min. objet

Valeur de luminance ou d'éclairement minimum de l'objet.

Max. objet

Valeur de luminance ou d'éclairement maximum de l'objet.

Max. scène

Valeur de luminance ou d'éclairement maximum de la scène.

Zone Informations de sélection

Nom d'objet

Affiche le nom de l'objet sélectionné.

Zone objet

Taille de la zone de l'objet sélectionné.

Emplacement du point

Coordonnée X,Y,Z du point où vous cliquez sur l'objet.
