Création d'un ombrage Interactive à l'aide de l'éditeur ShaderFX

Vous pouvez créer un ombrage physique via la fenêtre de l'éditeur ShaderFX et les noeuds ShaderFX disponibles.

Remarque : Dans 3ds Max 2018.4 Update, l'ombrage physique Stingray a été renommé Interactive.

Pour commencer, créez d'abord un noeud de base depuis le menu contextuel ShaderFX ou le navigateur de noeuds.

Pour créer un schéma d'ombrage prédéfini :

Lors de la création du réseau d'ombrages, vous pouvez enregistrer le schéma en tant que valeur prédéfinie, puis le réutiliser la prochaine fois que vous créez un noeud de base standard Interactive. Cela permet d'éviter de créer plusieurs fois des schémas d'ombrage identiques susceptibles de réduire les performances de votre jeu.

• Pour créer une valeur prédéfinie personnalisée, sélectionnez Personnalisé dans la liste déroulante Matériau prédéf du groupe de fonctions Propriétés du noeud de base standard.


Pour modifier votre schéma d'ombrage :

• Créez et connectez les noeuds comme vous le feriez pour tout réseau ShaderFX. Cliquez avec le bouton droit dans la zone de travail de l'éditeur ShaderFX et sélectionnez Ajouter dans le menu de marquage, puis choisissez parmi les noeuds disponibles. Vous pouvez également faire glisser et déposer les noeuds depuis le navigateur de noeuds.
  Remarque : Bien qu'il soit possible de créer un réseau d'ombrage PBS Interactive via l'éditeur ShaderFX, de la même manière qu'un réseau d'ombrage ShaderFX, vous ne pouvez pas enregistrer un fichier .sfx de l'ancien éditeur pour l'utiliser dans le nouveau et vice versa. Bien que les interfaces de l'éditeur ShaderFX soient similaires, le jeu de noeuds disponibles est différent et n'est donc pas interchangeable.

Remarque : Vous pouvez connecter des combinaisons quelconques de valeurs Float1 à Float4 ; vous pouvez par exemple connecter un port Float3 à un port Float4.

Pour créer une valeur flottante dans le réseau d'ombrages :

1. Allez à Entrée noeud Variable de matériau pour créer un noeud de ce type, puis choisissez Scalaire, Vecteur 3 ou Vecteur 4 dans la liste déroulante Type du groupe de fonctions Propriétés.

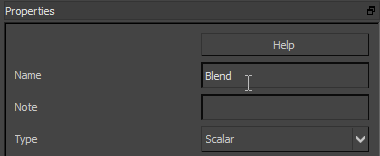

2. Attribuez au noeud Variable de matériau un nom significatif tel que Fusion, par exemple.


   Le fait de nommer les noeuds Interactive permet de les rechercher plus facilement dans l'éditeur de matériaux panneau déroulant Paramètres.

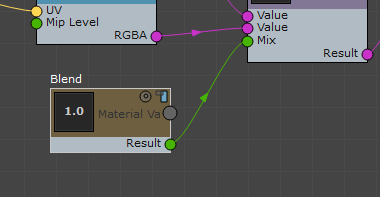

3. Reliez le nouveau noeud à un emplacement approprié dans le schéma d'ombrage.


   Le panneau déroulant Paramètres Interactive n'est pas mis à jour tant qu'un nouveau noeud n'a pas été relié correctement.

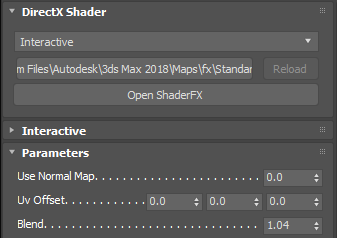

4. Minimisez l'éditeur ShaderFX. Dans le panneau déroulant Paramètres Interactive, utilisez la nouvelle commande pour définir la valeur.


Pour créer une valeur de couleur dans le réseau d'ombrages :

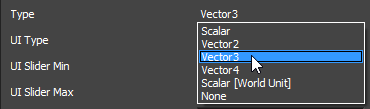

1. Créez une créez une entrée noeud Variable de matériau, puis choisissez Vecteur 3 ou Vecteur 4 dans la liste déroulante Type du groupe de fonctions Propriétés.

   Remarque : Vous pouvez connecter des combinaisons quelconques de valeurs Float1 à Float4 ; vous pouvez par exemple connecter un port Float3 à un port Float4.

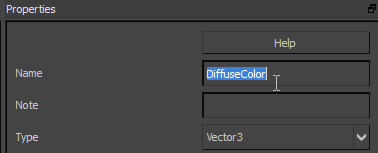

2. Attribuez au noeud Variable de matériau un nom significatif ; par exemple, CouleurDiffuse.


   Le fait de nommer les noeuds Interactive permet de les rechercher plus facilement dans l'éditeur de matériaux panneau déroulant Paramètres.

3. Reliez le nouveau noeud à un emplacement approprié dans le schéma d'ombrage.


   Le panneau déroulant Paramètres Interactive n'est pas mis à jour tant qu'un nouveau noeud n'a pas été relié correctement.

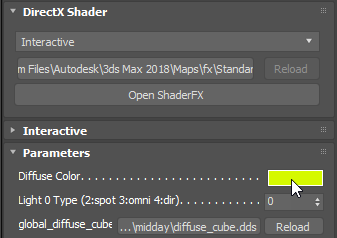

4. Minimisez l'éditeur ShaderFX. Dans le panneau déroulant Paramètres Interactive, utilisez la nouvelle commande pour choisir la couleur.

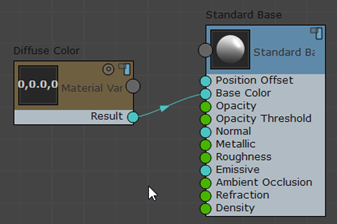

   Dans l'éditeur ShaderFX, l'échantillon d'aperçu du noeud affiche désormais la nouvelle couleur.



Pour créer une map de texture :

1. Pour créer une map de texture, créez un échantillonnage noeud Texture échantillon.
2. Donnez au noeud Texture échantillon un nom significatif ; par exemple, MapDiffuse.

   Le fait de nommer les noeuds Interactive permet de les rechercher plus facilement dans l'éditeur de matériaux panneau déroulant Paramètres.

3. Créez un noeud UV (par exemple, des entrées Sommet TexCoord0) et reliez-le à l'entrée UV du noeud Texture échantillon.

   Si vous ne fournissez pas le noeud Texture échantillon avec les coordonnées, l'éditeur ShaderFX signale une erreur lorsque vous tentez de relier le noeud Texture échantillon à une autre entrée du noeud.

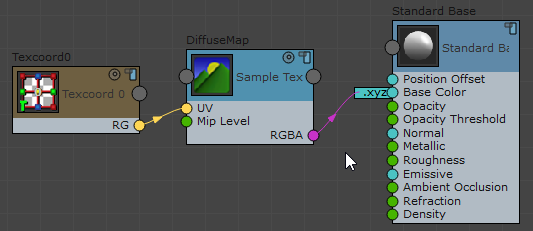

4. Reliez le nouveau noeud Texture échantillon à un emplacement approprié dans le schéma d'ombrage.


   Le panneau déroulant Paramètres Interactive n'est pas mis à jour tant qu'un nouveau noeud n'a pas été relié correctement.

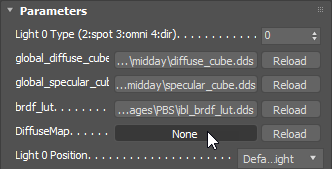

5. Minimisez l'éditeur ShaderFX. Dans le panneau déroulant Paramètres Interactive, utilisez la nouvelle commande pour choisir la texture.


Dans l'éditeur ShaderFX, l'échantillon d'aperçu du noeud affiche désormais la nouvelle texture.
