Visual Audit, ou contrôle visuel, est un utilitaire conçu pour vous aider à garantir l'intégrité des données de conception en identifiant les objets non AEC tels que des objets AutoCAD
et les objets AEC décomposés.
Lorsque vous procédez à un contrôle visuel, tous les objets AEC du dessin sont provisoirement supprimés de l'affichage ; seuls les objets non AEC sont conservés dans la vue. Vous pouvez inspecter les objets restants avec plus de précision et vérifier s'ils doivent être remplacés par des objets AEC.
Pour améliorer la lisibilité du contrôle, les textes simples et multilignes, les lignes de repère et les objets de cote sont supprimés de l'affichage. Le texte des attributs reste visible dans le dessin. Lorsque vous terminez le contrôle visuel, tous les objets sont de nouveau affichés.

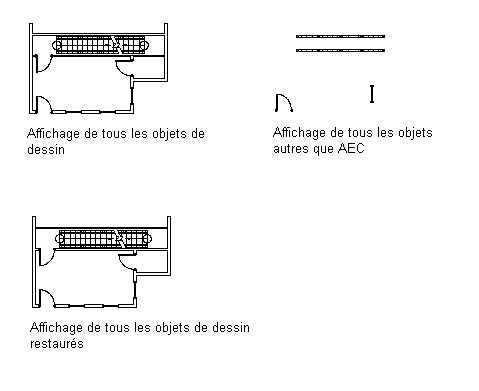

Dans l'illustration suivante, le garde-corps, la porte et l'ouverture à dormant sont décomposés en objets AEC.
Contrôle visuel avec des objets AEC et non AEC dans le dessin
