Les zones sont des objets pouvant servir à regrouper des espaces. Il est possible d'y attacher des espaces et d'y imbriquer d'autres zones en respectant une structure hiérarchique. Vous pouvez, par exemple, créer une zone appelée Edifice de bureaux constituée de différentes sous-zones correspondant aux différents bureaux. Chaque plan de travail au sein d'un bureau peut être représenté par un espace.
Zones d'un édifice
- Créez un style de zone dans le Gestionnaire des styles.
- Si vous souhaitez réutiliser une structure de zone dans la mesure où celle-ci représente une norme, créez un gabarit de zone.
Zones basées sur le gabarit DIN277
- Ajoutez une zone ou un gabarit de zone au dessin.
- Si nécessaire, attachez des modificateurs de calcul à la zone. Dans ce cas, les modificateurs de calcul seront appliqués à l'ensemble des zones et des espaces associés à la zone.
- Attachez des espaces ou d'autres zones à la zone.

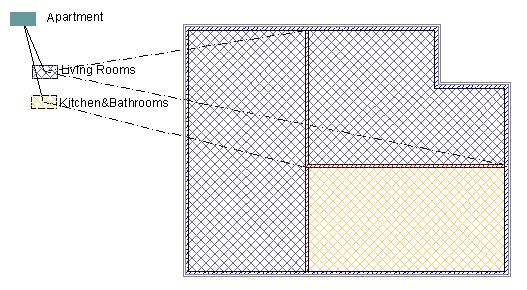

Zone avec des sous-zones et des espaces attachés
