Pour ajouter une affectation de dormants à une grille de bloc porte/fenêtre

Cette procédure permet d'ajouter une affectation de dormants à un bloc porte/fenêtre. Vous avez besoin de plusieurs affectations de dormants pour affecter différentes définitions à différents bords de dormant.

1. Cliquez sur l'onglet Gérer groupe de fonctions Style et affichage Gestionnaire des styles .
2. Développez Objets architecturaux Styles de blocs porte/fenêtre.
   Remarque : Vous pouvez également sélectionner un bloc porte/fenêtre dans le dessin et cliquer sur l'onglet Bloc porte/fenêtre groupe de fonctions Général liste déroulante Modifier le style Styles de blocs porte/fenêtre.
3. Sélectionnez un style de bloc porte/fenêtre.
4. Cliquez sur l'onglet Règles de conception.
5. Dans le volet gauche, sélectionnez la grille dans laquelle vous souhaitez créer une affectation de dormants.
6. Cliquez sur (nouvelle affectation de dormants).

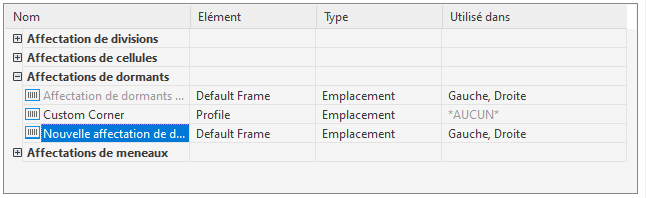

   Une nouvelle affectation de dormants s'affiche dans la liste des affectations de dormants.



7. Cliquez sur le nom par défaut avec le bouton droit de la souris, choisissez Renommer et entrez un nom descriptif.
8. Sélectionnez une définition de dormant sous Elément.
9. Indiquez les bords du dormant pour lesquels vous voulez utiliser cette affectation de dormants.
10. Cliquez sur OK.
