Cette procédure permet de modifier des dormants et des meneaux à l'aide de l'édition sur place, avec la poignée de modification de grilles. Avec l'édition sur place, vous pouvez modifier des travées, des poteaux ou des grilles imbriquées du bloc porte/fenêtre directement et de manière interactive dans la zone de dessin. Vous pouvez ensuite enregistrer les modifications apportées au bloc porte/fenêtre ou au style de bloc porte/fenêtre.
- Sélectionnez un bloc porte/fenêtre comportant des dormants ou meneaux que vous voulez modifier sur place.
- Spécifiez le mode de modification du bloc porte/fenêtre.
Pour modifier... Action... cette instance du bloc porte/fenêtre cliquez sur l'
. le style de bloc porte/fenêtre cliquez sur l' Rétablir les règles de conception de style. Si cette option n'est pas disponible, cela signifie que les règles de conception sont déjà basées sur le style pour le bloc porte/fenêtre. - Cliquez sur la poignée de modification.
- Entrez f (affectation de dormant et de meneau) et appuyez sur la touche Entrée. Remarque : Cette sélection a pour effet d'ouvrir une session d'édition sur place. L'activation de cette session est indiquée par la couleur estompée des objets du dessin et par les poignées disponibles. Tant que vous travaillez dans une session d'édition sur place, vous n'avez qu'un accès limité aux autres options de modification du dessin. Vous devez donc fermer la session d'édition sur place avant de manipuler d'autres objets.
- Sélectionnez la travée, le poteau ou la grille imbriquée afin de modifier l'affectation de dormant et de meneau, puis appuyez sur la touche Entrée.
Appuyez sur la touche Ctrl pour sélectionner plusieurs travées, poteaux ou grilles imbriquées.

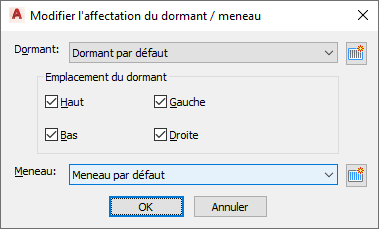

La fiche de travail Modifier l'affectation du dormant / meneau s'affiche.
- Sélectionnez la définition de dormant pour la grille sélectionnée :
Pour… Action... modifier le dormant de la grille sélectionnée sélectionnez une définition de dormant et cliquez sur OK. spécifier l'emplacement du dormant sur la grille sélectionnée sélectionnez Haut, Bas, Gauche ou Droite pour Emplacement du dormant et cliquez sur OK. créer et affecter une nouvelle définition de dormant à la grille sélectionnée cliquez sur
et renseignez la fiche de travail des règles de conception. - Sélectionnez la définition de meneau pour la grille sélectionnée :
Pour… Action... modifier le meneau de la grille sélectionnée sélectionnez la définition de meneau et cliquez sur OK. créer et affecter une nouvelle définition de meneau à la grille sélectionnée cliquez sur
et renseignez la fiche de travail des règles de conception. - Appuyez sur la touche Entrée.
