MSTRETCH (Express Tool)

Etire des objets avec des fenêtres et polygones de capture.

Trouver

La commande MSTRETCH est semblable à la commande ETIRER, mais inclut également une fonction qui permet de spécifier plusieurs fenêtres ou polygones de capture pour identifier les parties de l'objet que vous désirez étirer.

Conseil : Vous pouvez activer le mode ortho (F8), entrer une valeur, puis faire glisser le curseur et effectuer une sélection, à l'aide de la saisie directe à l'affichage de l'invite demandant le second point de base.

Options

C Crée une fenêtre de capture.
CP Crée un polygone de capture.
Undo Annule l'opération d'étirement précédente.
Remove objects Supprime des objets du jeu de sélection.

Exemple

Les trois rectangles de l'illustration suivante doivent être étirés dans la même direction et selon la même distance :

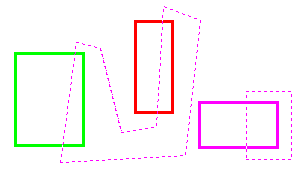

La commande MSTRETCH permet de spécifier plusieurs sélections. Dans ce cas, un polygone et une sélection de capture définissent les zones à étirer :

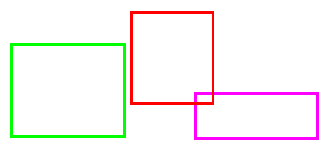

Un point de base est spécifié, puis un deuxième point ou une distance. Le résultat est appliqué aux trois rectangles :

Fichier

mstretch.lsp
