Symboles

Insérez des symboles et des détails dans vos dessins à partir de sources commerciales en ligne ou de vos propres conceptions.

Définitions de base

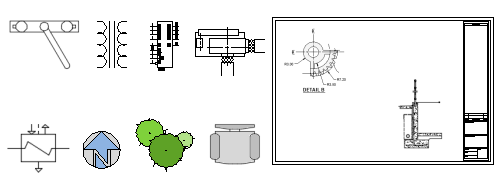

Dans AutoCAD, les symboles et les détails que vous insérez dans les dessins sont appelés blocs. Un bloc est un ensemble d’objets géométriques et de texte, ainsi que d’autres données qui sont combinées en un seul objet nommé. Voici quelques exemples de blocs à différentes échelles.

Trois éléments sont impliqués pour l'insertion de blocs dans un dessin.

• Une définition de bloc. Ces données sont stockées dans un fichier dessin ou un fichier gabarit de dessin dans un format non graphique. Vous pouvez facilement créer ou importer des définitions de bloc à partir de n’importe quel fichier de dessin.
• Une référence de bloc. Lorsque vous insérez un bloc, vous spécifiez un fichier de dessin ou une définition de bloc à importer. Les graphiques de la référence de bloc sont générés à partir de la définition de bloc.
• Un point de base d’insertion de bloc ou juste un point de base. Lorsque vous insérez un bloc, il s’agit de la partie du bloc attachée au curseur.

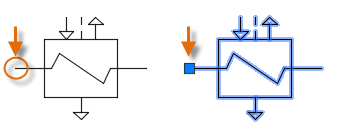

  Le point de base est entouré d’un cercle sur le bloc ci-dessous. Par la suite, si vous sélectionnez un bloc qui a déjà été inséré, il affiche une poignée au point de base. Vous pouvez facilement déplacer et faire pivoter ce bloc à l'aide de cette poignée.

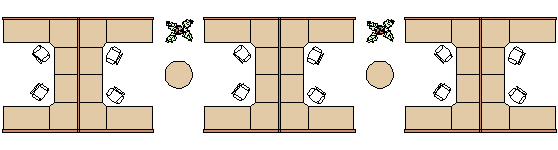

Par exemple, le dessin suivant contient seulement quatre définitions de bloc : Cellule, Chaise, Table et Plante. Il existe trois références de bloc à Cellule, douze références de bloc à Chaise, deux références de bloc à Table et deux références de bloc à Plante.

Sur la base de cet exemple, quels avantages représente le fait d’insérer 12 fois la chaise comme référence de bloc au lieu de créer 12 copies d’une géométrie de la chaise ?

• La référence de bloc de la chaise associe la géométrie de cette dernière dans un objet unique, qu’il est plus facile de déplacer, copier et faire pivoter en tant qu’unité.
• Le numéro de pièce, le fournisseur et d’autres informations (appelées attributs de bloc) peuvent être stockés avec la définition de bloc ou chaque insertion de bloc. Vous pouvez extraire ces données dans une nomenclature ou un rapport.
• Si vous modifiez la définition de bloc dans un dessin, toutes les références de bloc associées qu’il contient sont immédiatement mises à jour.
• Pour les dessins incluant de nombreux éléments répétitifs, la quantité de données stockées est nettement inférieure lorsque ces éléments sont stockés en tant que références de bloc.

Remarque : Le terme communément utilisé, bloc, peut faire référence à une définition de bloc, à une référence de bloc, ou aux deux, selon le contexte.

Sources des blocs

En règle générale, vous insérez un bloc dans le dessin courant à partir d'une de ces sources :

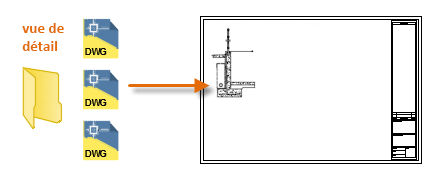

• N'importe quel fichier de dessin. Par exemple, vous pouvez créer un dessin d'une vue de détail standard. Vous pouvez ensuite utiliser un outil d’insertion de bloc pour insérer ce dessin en tant que bloc dans votre dessin courant. Dans cet exemple, le dossier des vues de détail est généralement appelé dossier de bibliothèque de blocs.

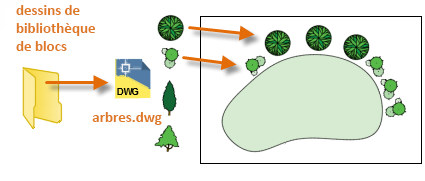

• Une ou plusieurs définitions de bloc contenues dans un fichier de dessin. Par exemple, vous pouvez créer un dessin contenant uniquement des définitions de blocs d'arbres. Vous pouvez ensuite insérer tous ces blocs à partir de ce dessin dans votre dessin courant. Un fichier dessin contenant une famille de blocs associés est généralement appelé dessin de la bibliothèque de blocs.

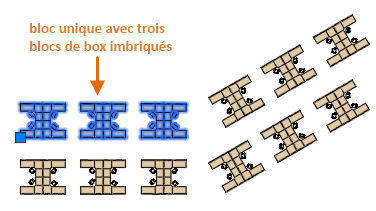

• Une ou plusieurs définitions de bloc créées dans votre dessin courant. Par exemple, vous pouvez créer un bloc à partir d’un ensemble d’objets qui apparaissent de manière répétée dans ce dessin, comme la disposition de box ci-dessous qui contient plusieurs blocs imbriqués. Tous les blocs utilisés dans cette disposition peuvent être combinés en un bloc unique pour plusieurs placements.


Une fois que vous avez inséré un bloc, vous pouvez facilement le déplacer, le copier, le faire pivoter ou le mettre à l'échelle.

Insertion d'un bloc

La palette de blocs permet d'insérer des blocs.

1. Cliquez sur l'onglet Dessin > le groupe de fonctions Blocs > Insérer.

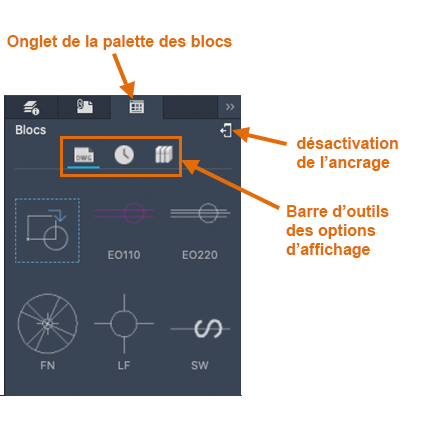

   La palette de blocs s'ouvre et devient active. Par défaut, elle est ancrée à droite de la fenêtre.



   Barre d'outils Options d'affichage

   • Affiche les blocs du dessin courant.
   • Affiche les blocs insérés ou créés récemment. La liste des fichiers récents est conservée d'un dessin et d'une session à l'autre.
   • Affiche les blocs à partir d'une bibliothèque de blocs sélectionnée.
2. Sélectionnez l'option d'affichage des bibliothèques de blocs.
3. Effectuez l'une des opérations suivantes :
   • Cliquez sur la liste déroulante des fichiers pour afficher les 10 dernières bibliothèques de blocs utilisées (dossiers ou fichiers de dessin).
   • Cliquez pour sélectionner un dossier ou un fichier.
   Remarque : Pour partager des bibliothèques de blocs sur différentes plates-formes AutoCAD, connectez-vous à votre compte Autodesk et sélectionnez un dossier ou un dessin à partir d'un lecteur cloud.
4. Si vous avez sélectionné un dossier contenant plusieurs dessins, vous pouvez effectuer un double clic sur un dessin pour afficher et insérer les blocs dans le dessin.
   Remarque : Cliquez sur Retour à la bibliothèque pour revenir à la bibliothèque et afficher les blocs et le dessin dans le dossier.

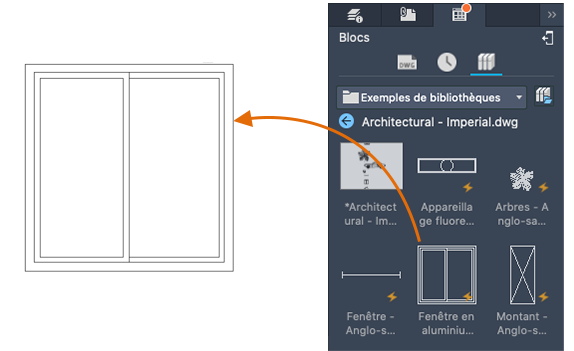

5. Dans la palette de blocs, double-cliquez pour placer le bloc ou faites-le glisser pour le placer. Lorsque vous double-cliquez pour placer le bloc, vous pouvez utiliser les accrochages aux objets pour plus de précision.


Vous pouvez également accéder à un fichier de dessin et l'insérer en tant que bloc ou afficher les blocs sur le dessin dans la palette des blocs.

1. Sélectionnez l'option d'affichage pour afficher les blocs du dessin courant.
2. Cliquez sur l'icône indiquée.

3. Accédez au fichier de dessin que vous souhaitez insérer.

Conseil : Les options par défaut figurant en bas de la palette Blocs sont généralement acceptables dans la plupart des cas, mais vous pouvez faire des tests pour déterminer les options susceptibles de vous convenir le mieux.

Créer un dessin à utiliser comme bloc

Il est fréquent que des fichiers soient créés pour être utilisés en tant que blocs et enregistrés dans un dossier contenant des fichiers dessin similaires. Vous pouvez utiliser cette méthode au lieu d'avoir à accéder aux définitions de blocs enregistrées dans un seul dessin.

Lorsque vous créez un fichier de dessin à utiliser comme bloc, assurez-vous que vous trouvez un objet au point d'origine (0,0). Ces paramètres définissent le point de base par défaut du bloc. Par la suite, lorsque vous insérez le bloc, il est joint au curseur au niveau du point de base.

Dans l'exemple suivant, un fichier de dessin est inséré dans le dessin courant pour fournir une vue de détail standard.

Des cartouches et des cadres de dessin personnalisés sont également créés sous forme de fichiers dessin pouvant être insérés ultérieurement ou inclus dans des fichiers gabarit de dessin.

Conseil : Lorsque vous enregistrez le dessin, accédez à un dossier, cliquez avec le bouton droit de la souris et créez plusieurs dossiers pour organiser les dessins du bloc.

Gestion des définitions de bloc et des données dans un dessin (facultatif)

Vous pouvez créer, supprimer et modifier des définitions de bloc directement dans le dessin en cours dans des situations spécifiques.

• Pour supprimer les définitions de bloc inutilisées d'un dessin, utilisez la commande PURGER. Le fait de purger un dessin des définitions de bloc inutilisées peut réduire sa taille. Vous pouvez purger uniquement les définitions de bloc qui ne sont utilisées par aucune référence de bloc dans le dessin.
• Pour créer des définitions de bloc directement dans le dessin en cours, utilisez la commande BLOC. La création de définitions de bloc est utile si vous avez besoin d'un bloc qui soit unique pour ce dessin ou si vous souhaitez créer un dessin de bibliothèques de blocs qui contient une famille de définitions de bloc apparentées.
• Pour désassembler les objets qui composent une référence de bloc, utilisez la commande DECOMPOS. La décomposition de références de blocs permet de créer facilement de nouvelles versions d'une définition de bloc avec la commande BLOC ou d'enregistrer les objets obtenus dans un nouveau fichier de dessin à l'aide de la commande WBLOC.

Conseil : Les définitions de bloc peuvent également inclure des objets appelés attributs de blocs pouvant stocker des informations telles que le numéro de pièce, le nom du fournisseur et le coût. Vous pouvez extraire et exporter des données d'attribut de bloc vers un tableau, une nomenclature ou un fichier externe. Certains blocs appelés blocs dynamiques peuvent modifier leur apparence de façon dynamique en fonction des données associées, de l’emplacement ou des options sélectionnées.

Récapitulatif des suggestions et recommandations

Plusieurs méthodes sont couramment utilisés pour enregistrer et organiser des définitions de bloc.

• Créez un fichier dessin individuel pour chaque bloc que vous souhaitez utiliser. Enregistrez ces fichiers de dessin dans des dossiers contenant des familles de fichiers de dessin apparentés.
• Créez des fichiers dessin appelés dessins de bibliothèque de blocs. Chacun de ces dessins contient une famille de définitions de bloc apparentées. Lorsque vous insérez un dessin de bibliothèque de blocs dans votre dessin courant, tous les blocs définis dans le premier deviennent disponibles dans le second.
• Incluez les définitions de bloc pour les cartouches et les symboles courants dans vos fichiers gabarit de dessin pour les rendre disponibles immédiatement lorsque vous commencez un nouveau dessin.

Conseil : Si vous disposez d'un accès en ligne, vous avez la possibilité de télécharger des fichiers de dessin AutoCAD à partir des sites Web de fabricants et de fournisseurs du commerce. Cette option vous permet de gagner un temps considérable, mais nous vous recommandons de vérifier systématiquement que ces dessins s’affichent correctement et à l’échelle.
