RACCORD

La commande RACCORD arrondit et chanfreine les coins des objets. Si vous faites appel à cette fonction pour relier deux objets et attribuez la valeur zéro au rayon du raccord, la commande ajuste ou prolonge les objets de manière à créer une intersection, sans pour autant produire un arc.

Dans AutoCAD MEP 2022 toolset, la commande RACCORD s'applique aux objets AutoCAD (lignes, polylignes et arcs), mais aussi aux lignes schématiques et aux lignes de plomberie. Avec un rayon de raccord égal à zéro (valeur par défaut), elle permet de relier sans difficulté des lignes schématiques ou des lignes de plomberie par leur ajustement ou leur prolongement. Pour exécuter cette commande, passez en mode orthogonal ou en mode isométrique.

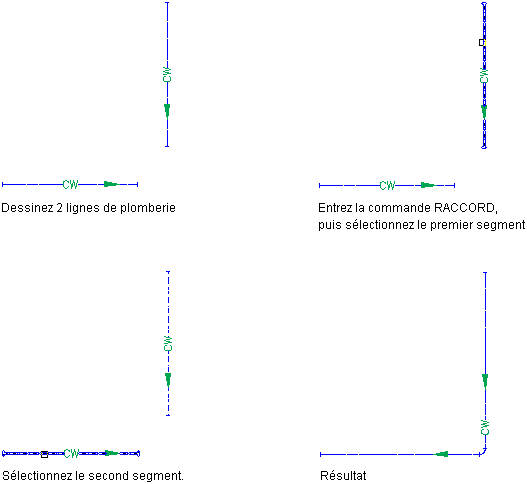

Raccord des lignes de plomberie

Remarque : La ligne schématique ou la ligne de plomberie obtenue possède les mêmes propriétés (système, style et direction du flux) que le segment initialement sélectionné. Dans le cas particulier des lignes de plomberie, la ligne de plomberie finale possède également un coude dont le type correspond au type spécifié pour le système de plomberie. Pour plus d'informations, reportez-vous à la rubrique Spécification des raccords par défaut d'un système de plomberie.
