Exercice LiveView : modification à l'aide de la fonction REM

Dans cet exercice, vous allez utiliser les commandes REM pour nettoyer un dessin.

Remarque : Les exemples de fichiers du guide de mise en route peuvent être téléchargés à partir de l'adresse https://www.autodesk.com/raster_design_getting_started_guide. Téléchargez et extrayez les fichiers d'exemple sur votre poste de travail pour les utiliser dans cet exercice.

Pour modifier un dessin à l'aide d'un objet REM

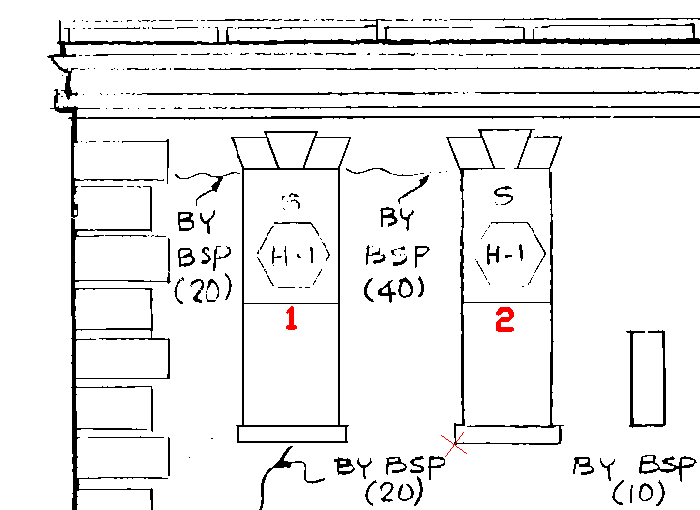

1	Ouvrez le fichier d'exemple LiveView_REM.dwg. Effectuez un zoom avant sur l'angle supérieur gauche de l'édifice. Vous allez utiliser la fenêtre 1, dans l'angle supérieur gauche, comme modèle pour remplacer la fenêtre 2.

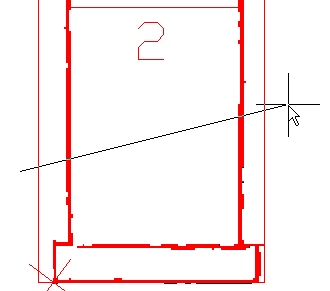

2	Cliquez sur le menu RasterManipulation des entités rasterCréer une région à deux tons renforcéeTrajet relié. Tracez le trajet autour de la moitié inférieure de la fenêtre 2, cliquez à l'aide du bouton droit de la souris et choisissez Entrer. L'ensemble du contour de la fenêtre est converti en une région REM, car toutes les lignes sont connectées aux deux lignes qui coupent le trajet.

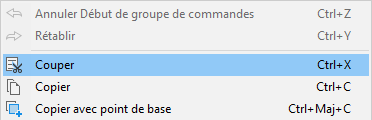

3	Sélectionnez la bordure de la région REM, cliquez avec le bouton droit de la souris et choisissez Couper. Le contour de la fenêtre est supprimé. Son angle inférieur gauche est remplacé par le symbole X rouge.
4	Utilisez un autre trajet relié afin de créer une région à deux tons renforcée pour la fenêtre 1. Sélectionnez la région REM, cliquez avec le bouton droit de la souris et choisissez Copier avec point de base.
5	Cliquez sur l'angle inférieur gauche de la fenêtre 1 pour indiquer le point de base. Cliquez ensuite à l'aide du bouton droit de la souris et choisissez Coller. Alignez le curseur sur le symbole X rouge de la fenêtre 2, puis cliquez pour coller la fenêtre REM à l'emplacement adéquat.

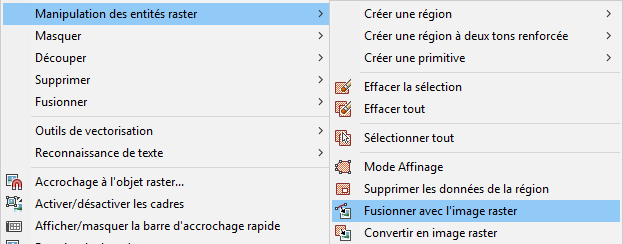

6	Cliquez sur la fenêtre REM, puis cliquez sur le menu RasterManipulation des entités rasterFusionner avec l'image raster. La fenêtre REM 1 est convertie en objet raster. Pour aller plus loin : copiez la fenêtre REM et remplacez les deux fenêtres situées sous les fenêtres 1 et 2.
