Si vous utilisez des états du modèle alors qu’il existe des relations de pièces déduites, les modifications apportées à la géométrie source peuvent donner des résultats inattendus. Il peut exister plusieurs solutions, alors qu’une seule solution est attendue. Il est déconseillé d’utiliser les états du modèle dans les cas suivants :
Contour fermé projeté
Un état du modèle contient un contour fermé projeté provenant d’une autre pièce, où un état du modèle détermine la taille de la fonction. La géométrie de contour fermé change lorsque vous modifiez la taille dans la pièce source. En raison de ce comportement, la taille des fonctions utilisant le contour fermé projeté peut changer de manière inattendue.
Frame Generator

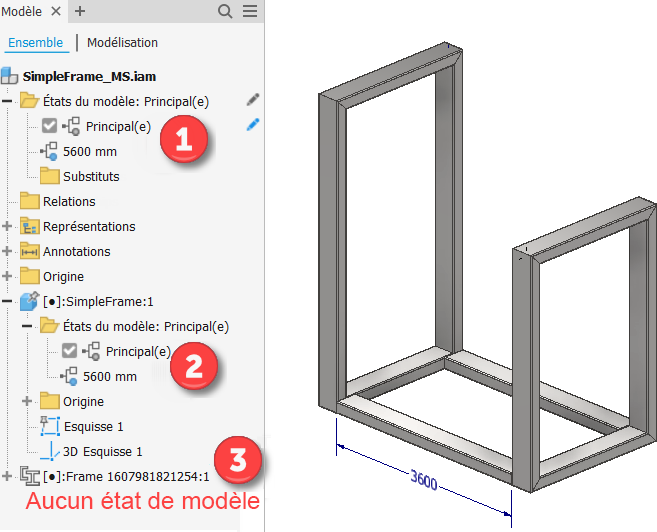

Dans l’illustration suivante, les états du modèle dans SimpleFrame_MS (1) utilisent les cotes d’esquisse spécifiées dans l’état du modèle actif de SimpleFrame (2).
L’ensemble d’ossature généré par le système Frame (3) détermine la présentation actuelle. Il existe une copie de la géométrie d’esquisse dans SimpleFrame. Comme les états du modèle ne sont pas autorisés dans le fichier d’ossature, il est impossible de synchroniser l’esquisse de l’ossature avec les états du modèle dans SimpleFrame. L’esquisse du squelette de l’ossature reflète toujours les cotes spécifiées dans l’état du modèle actuellement actif de SimpleFrame:1.
Comme Frame ne connaît pas les états du modèle, il existe plusieurs solutions, alors qu’une seule solution est attendue. Cela entraîne des modifications inattendues dans l’ensemble et les dessins créés à partir de l’ensemble.
