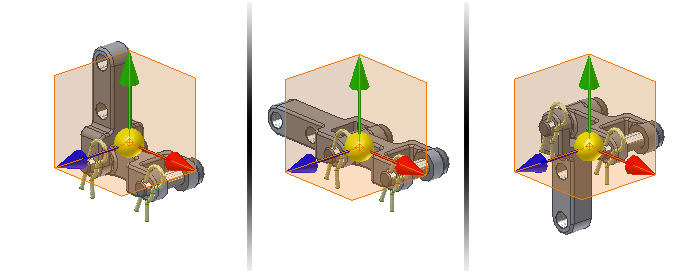

La sphère placée sur l'axe du symbole du centre de gravité contient un point de construction pouvant être sélectionné. Le point de construction placé à l'intérieur de la sphère indique l'emplacement du centre de gravité de l'ensemble, du sous-ensemble ou de la pièce sélectionné(e). Les flèches directionnelles indiquant les axes X, Y et Z et les plans de construction sélectionnables XY, XZ et YZ sont également affichés.

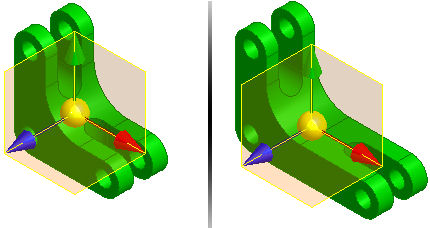

La sphère placée sur l'axe du symbole du centre de gravité contient un point de construction pouvant être sélectionné. Le point de construction placé à l'intérieur de la sphère indique l'emplacement du centre de gravité de la pièce sélectionnée. Les flèches directionnelles indiquant les axes X, Y et Z et les plans de construction sélectionnables XY, XZ et YZ sont également affichés.
- Dans le navigateur ou la fenêtre graphique, cliquez deux fois sur la racine de l'ensemble, le sous-ensemble ou la pièce afin de l'activer.
- Sur le ruban, cliquez sur l'onglet Afficher
le groupe de fonctions Visibilité Centre de gravité.
Pour désactiver le symbole du centre de gravité, répétez les opérations précédentes.
Pour activer ou désactiver le centre de gravité, cliquez sur l'onglet Afficher le groupe de fonctions Visibilité Centre de gravité.
