Orthotrope 3D

Ce type de matériau n’est pas pris en charge pour les analyses explicites. Après avoir sélectionné l'option Orthotrope 3D dans la liste déroulante Type, les sections sur les matériaux suivantes sont disponibles : Général, Rigidité, Cisaillement, Coefficient de Poisson, Dilatation thermique, Autoriséset Thermique.

La stabilité de matériau nécessite ce qui suit :

Si l'une des deux conditions n'est pas respectée, un message d'avertissement s'affiche.

Il peut être difficile de trouver les neuf constantes orthotropes. Dans certains problèmes, les propriétés du matériau peuvent être réduites à une anisotropie normale dans laquelle le matériau est isotrope dans un plan (par exemple, Plan 1-2) et possède des propriétés différentes dans la direction normale à ce plan. Dans le plan d'isotropie, les propriétés sont réduites à :

avec et .

Il existe cinq constantes de matériau indépendantes pour l'anisotropie normale (par exemple, , , , , et ). Si le matériau possède une anisotropie planaire, dans laquelle le matériau est orthotrope uniquement dans un plan, les constantes élastiques sont réduites à sept (par exemple, , , , , , et ).

• Général



  • La masse volumique, le coefficient d'amortissement du matériau et la température de référence sont saisis ici pour un matériau orthotrope 3D.
  • La masse volumique, RHO, sera utilisée pour calculer automatiquement la masse pour tous les éléments structurels.
  • Pour obtenir le GE du coefficient d’amortissement, multipliez le coefficient d'amortissement critique C/C0 par 2. Si une fréquence dominante n'est pas définie pour Amortissement de structure de matériau (voir la section Amortissements), GE n'est pas pris en compte dans les analyses de réponse transitoire.
  • TREF est utilisé uniquement comme température de référence pour le calcul des charges thermiques dans des solutions linéaires. Si une charge de température initiale est spécifiée, TREF sera ignoré.
• Rigidité



  • Vous pouvez entrer le module de Young pour les directions longitudinales, latérales et d'épaisseur.
• Cisaillement



  • Vous pouvez entrer les modules de cisaillement dans le plan, transversal latéral et transversal longitudinal.
  • Une valeur approximative pour G2z et Gz1 est le module de cisaillement dans le plan G12. Si les données du test ne sont pas disponibles pour déterminer avec précision G23 et G31, la valeur G12 peut être fournie pour G2z et Gz1.
• Coefficient de Poisson



  • Les coefficients de Poisson en trois dimensions sont saisis ici.
• Dilatation thermique



  • Les coefficients de dilatation thermique en trois dimensions sont saisis ici.

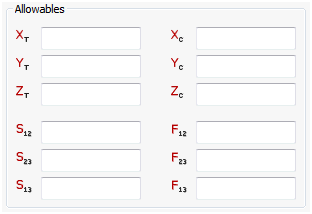

• Autorisés



  • La traction et la compression autorisées pour les trois directions sont saisies ici, ainsi que le cisaillement autorisé et les termes d'interaction utilisés pour les critères de défaillance Tsai-Wu.
  • Xt, Yt, Zt, S12, S23 et S31 sont requis pour les calculs de défaillance d'éléments composites lorsque demandés dans le champ FT de l'entrée PCOMP. XC, Yc et Zc sont également utilisés mais ne sont pas obligatoires.
  • Les termes d'interaction F12, F23 et F31 sont déterminés de façon expérimentale à partir de test d'échantillons sous chargement multiaxial. Ce désagrément avec la contrainte que F12, F23 et F31 satisfont aux critères de stabilité du formulaire :



    crée des complications dans l'utilisation de cette théorie. Pour cette raison, il est recommandé que F12, F23 et F31 soient définis sur zéro.

• Thermique



  • Pour les analyses thermiques, vous pouvez saisir les valeurs de la matrice de conductivité, de chaleur spécifique et de masse volumique sous la section Thermique. La masse volumique est répétée, car elle peut être nécessaire dans l'analyse thermique ainsi que dans l'analyse de la structure.

  • Kij définit une matrice de conductivité.
