Tracé XY de résultats

Pour utiliser le tracé XY de résultats, cliquez avec le bouton droit de la souris sur l'icône Tracé XY sous votre sous-cas dans l'arborescence Inventor Nastran et choisissez Nouveau. Assurez-vous que vous avez soit exécuté l'analyse (cliquez avec le bouton droit de la souris sur Analyse dans l'arborescence Inventor Nastran et sélectionnez Résoudre dans Nastran), soit chargé les résultats (cliquez avec le bouton droit de la souris sur votre analyse dans l'arborescence Inventor Nastran et sélectionnez Charger les résultats).

Général :

• Nom : nomme le tracé XY.
• Noeud : trace des quantités de sortie nodales, telles que le déplacement, la vitesse et l'accélération.
• Elément : trace des quantités de sortie élémentaires telles que la contrainte et la déformation.

  Le tracé des résultats par rapport à la distance nodale et/ou de l'élément est fondé sur la distance selon les coordonnées par rapport à la position sélectionnée. Pour filtrer les données de résultats en fonction des résultats du noeud ou de l'élément, sélectionnez le bouton radio correspondant au noeud ou à l'élément en question.

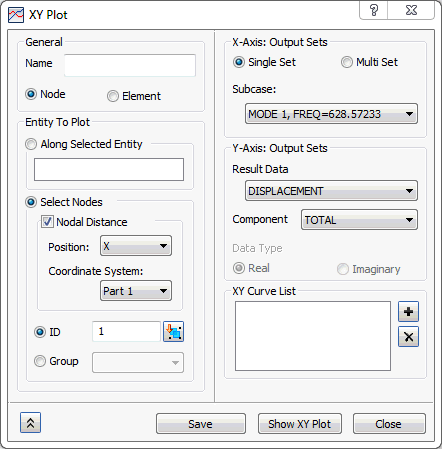

Entité à tracer :

• Le long de l'entité sélectionnée : permet de sélectionner des segments d'esquisse ou des arêtes sur lesquels tracer les résultats dans des courbes de tracé XY avec les résultats sur l'axe Y et la distance sur l'axe X.
• Sélectionner les noeuds/les éléments : permet de sélectionner les ID de noeud/d'élément en définissant la position et le système de coordonnées de référence.
  • Distance nodale/élémentaire activée : prend en compte la distance nodale ou élémentaire, en fonction de la sélection du bouton radio Noeud ou Elément.

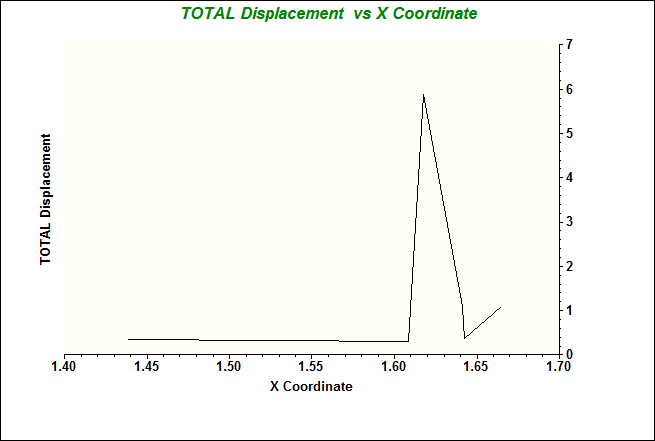

    • Position : lorsque vous sélectionnez Noeud, la distance nodale utilisée est fonction de la position sur l'axe X, Y ou Z.
    • Système de coordonnées : permet de définir la position de la distance nodale/élémentaire en fonction de la sélection du système de coordonnées.

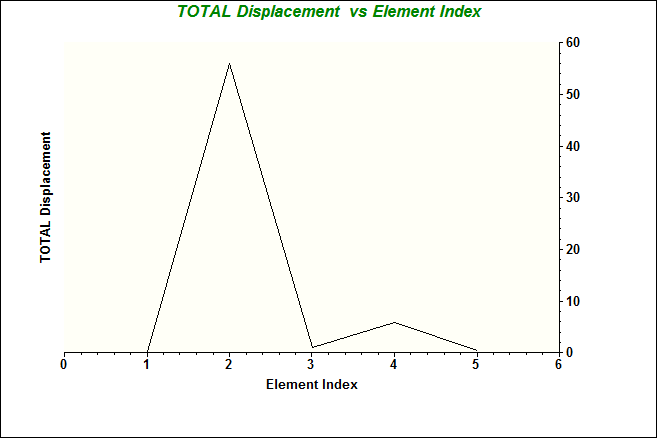

  • Distance nodale/élémentaire désactivée : cela ne prend pas en considération la distance. A la place, le tracé XY sera effectué en fonction de l'indice d'élément/nodal.



  • ID : ID du noeud ou de l'élément. Vous pouvez cliquer sur le noeud ou l'élément d'intérêt pour remplir l'ID dans le menu de sélection. Vous pouvez utiliser l'affichage de requête (cliquez avec le bouton droit de la souris sur Noeuds ou Éléments dans l'arborescence du modèle Inventor Nastran) pour obtenir vos ID à entrer manuellement dans le menu de sélection. Cela vous permet également d'entrer les ID successivement en entrant une virgule (,) comme illustré dans l'image ci-dessous :



  • Groupe : permet de sélectionner les groupes déjà définis.

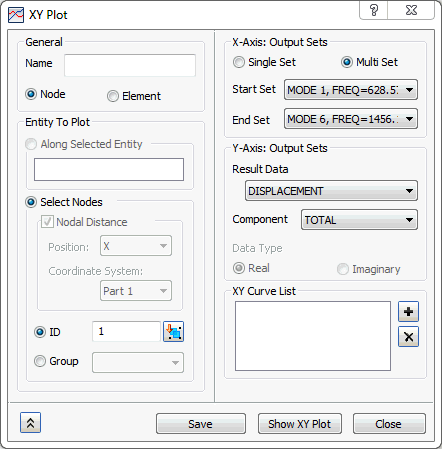

Jeu de sortie :

• Jeu unique : cette option est applicable à toutes les analyses. Cette option permet de tracer le tracé XY pour les résultats le long de la sélection de l'esquisse/de l'arête à l'aide de l'option Le long de l'entité sélectionnée et également pour certains jeux de noeuds/d'éléments à l'aide de l'option Sélectionner les noeuds/les éléments.
• Jeux multiples : cette option est applicable uniquement pour une analyse qui est constituée de plusieurs résultats pour un sous-cas.
  • Jeu de début : indique le jeu de début de la plage de jeux de résultats pour le Tracé XY.
  • Jeu de fin : indique le jeu de fin de la plage de jeux de résultats pour le Tracé XY.



Vecteur de sortie :

• Données de résultat : permet de définir quel vecteur de sortie sera tracé.
• Composant : permet de définir quel composant de vecteur (si applicable) sera tracé.
• Type de données :
  • Magnitude : s'affiche lorsque vous choisissez une sortie de magnitude et de phase. Cela concerne les informations polaires d'une solution de réponse en fréquence.
  • Phase : s'affiche lorsque vous choisissez une sortie de magnitude et de phase. Cela concerne les informations polaires d'une solution de réponse en fréquence.
  • Réel : s'affiche lorsque vous choisissez une sortie réelle et imaginaire. Cela concerne les informations rectangulaires d'une solution de réponse en fréquence.
  • Imaginaire : s'affiche lorsque vous choisissez une sortie réelle et imaginaire. Cela concerne les informations rectangulaires d'une solution de réponse en fréquence.

Liste de la courbe XY :

• Elle permet de tracer plusieurs courbes pour des résultats différents pour les mêmes noeuds/éléments sélectionnés avec d'autres paramètres.



  • Ajouter : le bouton permet d'ajouter la courbe à la liste de la courbe XY qui permet de tracer la courbe ajoutée lorsque vous cliquez sur Afficher le tracé XY. Si plusieurs courbes sont ajoutées sans sélection, toutes les courbes dans le graphique de tracé XY s'affichent. Si une courbe est sélectionnée dans la liste et qu'ensuite la courbe est tracée, seule celle sélectionnée s'affiche.
  • Supprimer : le bouton permet de supprimer la courbe sélectionnée dans la liste de la courbe XY.
• Créer un tracé XY : crée le tracé XY actuel sous la section Tracé XY de l'arborescence du modèle.
• Afficher le tracé XY : affiche le tracé XY dans une fenêtre distincte.
• Fermer : permet de fermer la boîte de dialogue Tracé XY.
