Configuration dynamique

La Configuration dynamique est utilisée pour plusieurs types d’analyse, à savoir :

• Réponse en fréquence directe, Réponse en fréquence modale ou Réponse transitoire non linéaire
• Réponse en fréquence directe ou Réponse en fréquence modale
• Réponse aléatoire ou Fatigue de vibration
• Dynamique explicite ou Quasi-statique explicite

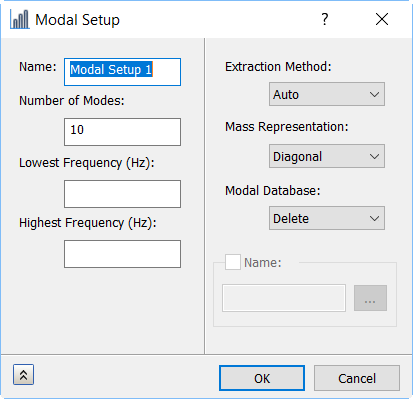

Pour les configurer, dans l’arborescence des composants, sous Sous-cas, cliquez avec le bouton droit de la souris sur Réglages du dynamique, Configuration modale ou Configuration de quasi-statique, puis choisissez Modifier. Les paramètres de configuration de quasi-statique sont identiques, comme indiqué ci-dessous pour les réglages du dynamique, à ceci près que le nom par défaut est Configuration de quasi-statique.

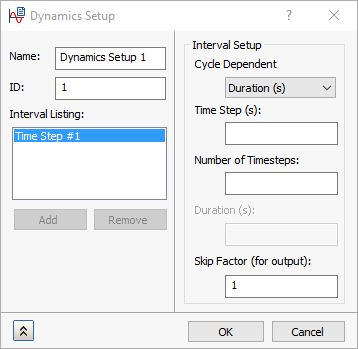

Analyse de réponse transitoire directe/non linéaire

Analyse de réponse transitoire modale

Analyse de réponse en fréquence modale

Nom : nomme les fréquences de solution définies.

ID : l'ID de la propriété est automatiquement mis à jour par Autodesk Inventor Nastran, comme pour les Matériaux.

Limites de fréquence :

• Fréquence la plus basse (Hz) : cette option est la plus basse fréquence dans la gamme de fréquences d’intérêt pour une analyse de réponse en fréquence. Cette quantité est définie en Hz.
  • Dans la solution de réponse en fréquence modale, la fréquence la plus basse utilise le paramètre LFREQ dans le fichier de données brutes. Ceci empêche toute fréquence plus basse que ce chiffre. indique qu'il est enregistré sous la forme d'un paramètre.
• Haute fréquence (Hz) : cette option est la plus haute fréquence dans la gamme de fréquences d’intérêt pour une analyse de réponse en fréquence. Cette quantité est définie en Hz.
  • Dans la solution de réponse en fréquence modale, la fréquence la plus haute utilise le paramètre HFREQ dans le fichier de données brutes. Ceci empêche toute fréquence plus élevée que ce chiffre. indique qu'il est enregistré sous la forme d'un paramètre.
• Nombre total de fréquences : il s'agit du nombre total de fréquences qui est calculé en fonction de la plus basse et la plus haute fréquence avec le nombre de points et d'incréments de fréquence dans la gamme de fréquence d'intérêt pour une analyse de réponse en fréquence directe.

Options d'analyse aléatoire :

• PSD : permet de définir la courbe de la densité spectrale de puissance à l’aide de la table de données avec les options d’interpolation de données.



  • Type : cette option permet deux options PSD (accélération) vs fréquence et PSD (Force) vs fréquence.
  • Interpolation de données : interpole les valeurs des données entrées dans le tableau dans les directions X et Y logarithmiques.

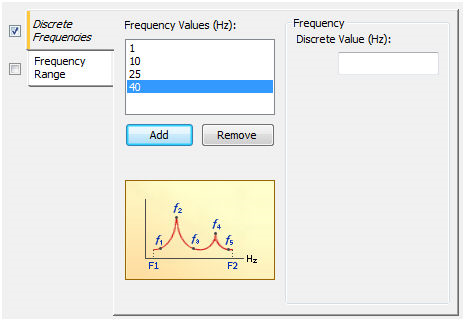

Fréquences discontinues :

• Valeurs de fréquence (Hz) : permet de spécifier des fréquences discrètes en les ajoutant à la liste.

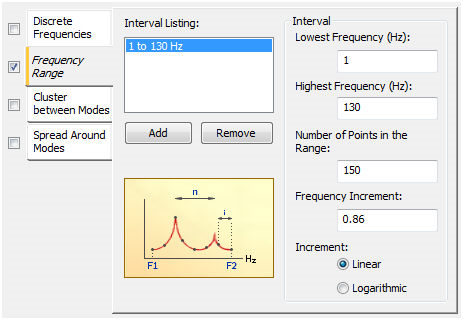

Plage de fréquences :

• Linéaire :
  • Nombre de points dans la plage : définit le nombre de points de fréquence. Cette valeur est liée à la gamme de fréquences les plus basses et les plus hautes ainsi qu'à l'incrément de fréquences.
  • Incrément de fréquence : définit les incréments entre l'intervalle de fréquences les plus basses et les plus élevées. Ceci est lié au nombre de points.
• Logarithmique :
  • Nombre de points dans la plage : définit le nombre de points logarithmiques dans l'intervalle de fréquences les plus basses et les plus élevées.
• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.

Cluster entre les modes :

• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.
• Nombre de points entre les modes : cette option définit le nombre de points entre les modes.
• Facteur d'altération : définit la manière dont les points sont situés. Une valeur de 1 signale des points régulièrement espacés et une valeur supérieure à 1,0 altère les points vers les extrémités de l'ensemble et une valeur inférieure à 1,0 altère les points vers le centre de l'ensemble. Par exemple, un ensemble est défini comme f_{le plus bas} -> f_w1 alors f_w1 -> f_w2 et f_wn ->f_{le plus élevé}.

Diffuser autour des modes :

• Limites des sous-plages :
  • Fréquence la plus basse (Hz) : définit la plus basse fréquence pour la gamme de fréquences d'intérêt.
  • Fréquence la plus haute (Hz) : définit la fréquence la plus élevée pour la gamme de fréquences d'intérêt.
• Nombre de points par mode : cette option définit le nombre de points dans le pourcentage envergure autour d'un mode.
• Pourcentage de diffusion : définit un pourcentage de +/- sur chaque côté d'une fréquence propre.

Spectre de réponse/choc

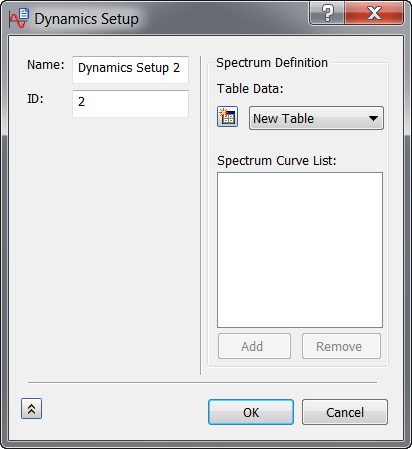

Pour démarrer le réglages du dynamique d'une analyse de spectre de réponse/choc, dans l'arborescence, cliquez avec le bouton droit de la souris sur Réglages du dynamique sous votre sous-cas, puis sélectionnez Modifier.

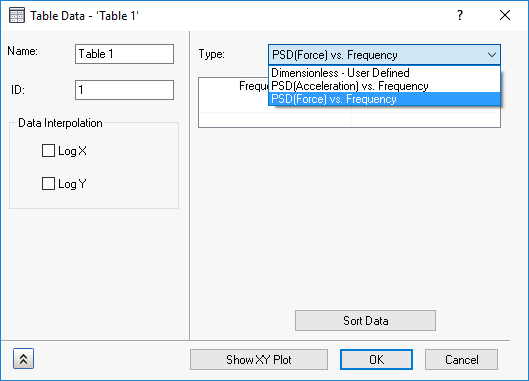

Cliquez sur l'icône Définir une nouvelle table pour ouvrir la boîte de dialogue Table des données :

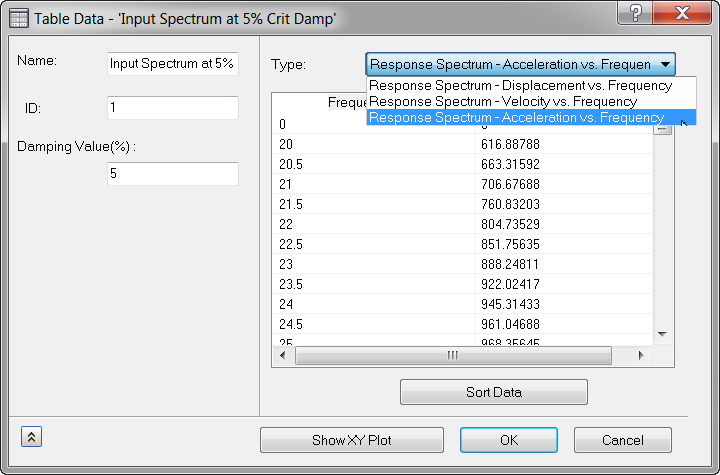

Type : sélectionnez le type du spectre de réponse dans la liste déroulante, puis collez les données numériques associées dans le champ ci-dessous à partir de la table à deux colonnes.

Nom : ajoutez un nom descriptif à la table.

Valeur d'amortissement : entrez le pourcentage d'amortissement critique.
