Utiliser le dialogue Connexions de parcours d'outil pour spécifier les segments reliant d'un parcours d'outil. Cela vous permet de définir facilement des gardes de déplacement rapide, des zones de sécurité d'outil et des segments non-coupants.

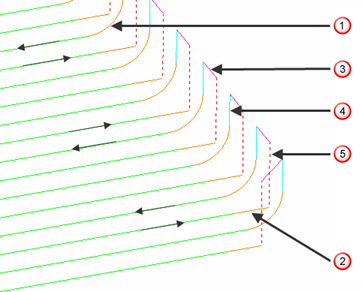

mouvement d'engagement en Arc vertical
mouvement de dégagement Droit
mouvement de liaison Rase-motte
mouvement d'Approche
mouvement de Retrait
Cliquez sur l'onglet Home > panneau Configuration > Connexions de parcours d'outil pour afficher la boîte de dialogue Connexions de parcours d'outil.
Les onglets sur le dialogue dépendent du type de stratégie active:
Stratégies de fraisage
- Zone de sécurité — Spécifie la taille et la forme de la zone de sécurité dans laquelle l'outil peut se déplacer à une avance rapide.
- Mouvements et gardes — Spécifie les limites des mouvements et gardes rapides.
- Point de départ et d'arrivée — Spécifie l'emplacement et l'orientation des points de départ et d'arrivée du parcours d'outil.
- Engagements — Spécifie le mouvement de l'outil avant un mouvement de coupe.
- Dégagements — Spécifie le mouvement de l'outil après un mouvement de coupe.
- Liaisons — Spécifie les mouvements de liaison entre les mouvements de coupe dans un parcours d'outil.
- Répartition de point — Spécifie la répartition des points le long des approches et liaisons dans un parcours d'outil.
Stratégies de tournage
- Point de départ et d'arrivée — Spécifie l'emplacement et le point de référence des points de départ et d'arrivée.
- Approches et liaisons — Spécifie le mouvement d'outil avant, après et entre les mouvements de passe pour un parcours d'outil de tournage.
Remarque : Cet onglet est disponible uniquement si un parcours d'outil de tournage est activé.
