Travail avec des configurations

Créer et gérer des configurations pour chaque opération d'usinage. Spécifiez un plan de travail commun pour tous les parcours d'outils d'une configuration, et spécifiez la géométrie du brut.

Pour créer une configuration

Cliquez sur l'onglet Configuration > panneau Créer > Configuration. La nouvelle configuration est automatiquement activée.

Pour activer une configuration

Sélectionnez une configuration dans la liste de l'onglet Configuration > panneau Active.

Conseil : Vous pouvez également double-cliquer sur l'entité d'une configuration dans l'Explorateur.

Pour dupliquer une configuration

Cliquez sur l'onglet Configuration > panneau Créer > Dupliquer.

Pour supprimer une configuration

1. Activez la configuration que vous souhaitez supprimer.
2. Cliquez sur l'onglet Configuration > panneau Active > Supprimer, puis choisissez :
   • Supprimer la configuration pour supprimer la configuration et tous les parcours d'outils qui lui sont associés.
   • Supprimer la configuration et libérer les parcours d'outils pour supprimer la configuration et renvoyer les parcours d'outils associés au noeud des parcours d'outils de l'Explorateur.

Conseil : Vous pouvez supprimer les configurations inactives. Cliquez avec le bouton droit sur l'entité d'une configuration dans l'Explorateur et choisissez une méthode de suppression dans son menu contextuel.

Pour spécifier le plan de travail d'une configuration

Le plan de travail associé à une configuration est utilisé pour le brut de cette dernière, et est automatiquement appliqué aux parcours d'outils récement créés dans la configuration.

1. Activez la configuration.
2. Cliquez sur l'onglet Configuration > panneau Éditer > Paramètres.

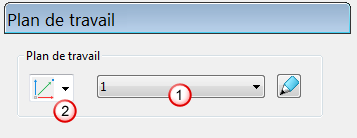

3. Dans la boîte de dialogue Configuration, sélectionnez Plan de travail dans la liste pour afficher la page Plan de travail.
4. Sur la page Plan de travail, sélectionnez un plan de travail dans la liste .



5. Si votre projet n'a aucun plan de travail, choisissez une option dans la liste de création de plan de travail pour créer un plan de travail du type sélectionné.
6. Si vous voulez éditer le plan de travail sélectionné, cliquez sur pour afficher l'onglet Editeur de plan de travail.

Pour spécifier le brut d'une configuration

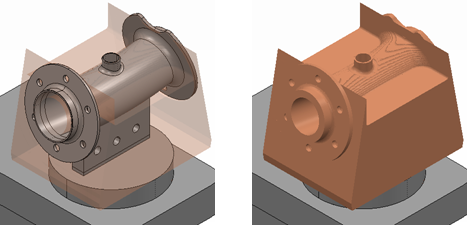

Le brut représente la taille, la forme et l'orientation de la matière brute à partir de laquelle les pièces sont usinées. Spécifiez les attributs spaciaux de la matière pour définir le brut pour chaque opération d'usinage.

1. Activez la configuration.
2. Cliquez sur l'onglet Configuration > panneau Éditer > Paramètres.
3. Dans la boîte de dialogue Configuration, choisissez Brut dans la liste.
   Conseil : La méthode de spécification du brut est la même que pour le bloc.
4. Sur la page Brut, choisissez le fondement de la géométrie du brut à partir de la liste Définie par.
5. Choisissez un Système de coordonnées pour spécifier l'origine spatiale du brut ainsi que l'orientation de ses axes.
6. Entrez des Limites pour spécifier les limites du brut.
   Remarque : Ces options varient selon vos choix dans la liste Définie par.
   Conseil : Vous pouvez calculer automatiquement les limites du brut. Spécifier une Tolérance, une Expansion et un Type de l'entité, puis cliquez sur Calculer.
7. Cliquez sur Fermer.
