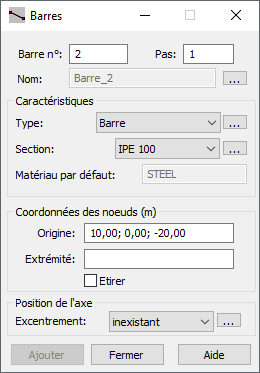

Ouvrez la boîte de dialogue Barres, qui vous permet de définir les éléments de barre d'une structure, en procédant de l'une des manières suivantes :
- Cliquez sur le menu Géométrie > Barres.
- Cliquez sur
.
- Via la présentation BARRE (vous pouvez sélectionner des présentations dans la liste de sélection dans la barre d'outils Standard).
Le mode de définition des barres dépend du mode du curseur. Selon son type, les options disponibles dans la boîte de dialogue permettent :
- De faire glisser le curseur en mode grille (snap=grid) - définit les points de grille de coordonnées (comportement analogue au mode Aucun accrochage)
- De faire glisser le curseur vers des points ou des nœuds existants de la structure (snap=node) - Définit les numéros des points ou des nœuds
- De faire glisser le curseur vers des lignes existantes (snap=line) - Définit le numéro de ligne.
Vous pouvez aussi définir les propriétés suivantes de la barre :
- Type de barre
- Section transversale de la barre
En outre, le matériau par défaut s'affiche pour la barre sélectionnée.
Le champ Nom affiche le nom créé conformément à la syntaxe sélectionnée dans la boîte de dialogue Nom des barres/objets. Par défaut, le nom d'une barre est défini par les variables : %t_%n et %t_%s, où :
%t - nom du type de barre
%n - numéro de l’objet
%s - nom de la section.
Le fait de cliquer sur
ouvre la boîte de dialogue Nom des barres/objets, dans laquelle vous pouvez définir une nouvelle syntaxe pour les noms.
en regard des champs Type de barre et Section. Ils sont ajoutés respectivement aux listes de types de barres ou de sections actives.
La position de l'axe vous permet de sélectionner un excentrement, c'est-à-dire le décalage du centre de la section transversale par rapport à l'axe de la barre. Après avoir affecté un excentrement à une barre, celui-ci ne change pas après la modification de la section de la barre.
Par défaut, les types d’excentrements suivants sont disponibles : Aile supérieure et Aile inférieure. Par exemple, si vous sélectionnez Aile supérieure, l'axe de la barre sera décalé vers le centre du bord supérieur de la section, indépendamment de la section transversale définie pour la barre. Le fait de cliquer sur ouvre la boîte de dialogue Nouvel excentrement, qui vous permet de définir un nouveau type d’excentrement et de l'ajouter à la liste active.
Il existe plusieurs façons de définir un élément de barre :
- Saisissez le numéro de la barre et les coordonnées de ses points d'origine et d'extrémité dans la boîte de dialogue ou sélectionnez les propriétés de la barre et cliquez sur Ajouter.
- Cliquez sur Origine dans la boîte de dialogue, puis déplacez le curseur dans l'écran graphique et cliquez sur le point définissant l'origine, puis le point définissant l'extrémité de l'élément de barre.
- Vous pouvez combiner les deux méthodes précitées.
