Utilisez des valeurs d'efforts internes pour exécuter la vérification du code des assemblages.
Pour transférer un modèle avec des résultats d’analyse de structure depuis Robot, sélectionnez l’option Export with calculation results dans la boîte de dialogue Integration with Autodesk Advance Steel. Cette action entraîne la création de nœuds dans le modèle transféré dans Advance Steel. Ces nœuds contiennent des informations relatives aux appuis, aux relâchements et aux efforts internes de Robot. Dans Advance Steel, utilisez des valeurs d’efforts internes afin d’exécuter la vérification du code des assemblages.
Pour afficher les informations sur les nœuds, cliquez avec le bouton droit de la souris sur la marque du nœud (dans l’image ci-dessous, dans le champ rouge) puis sélectionnez Advance Properties dans le menu contextuel.

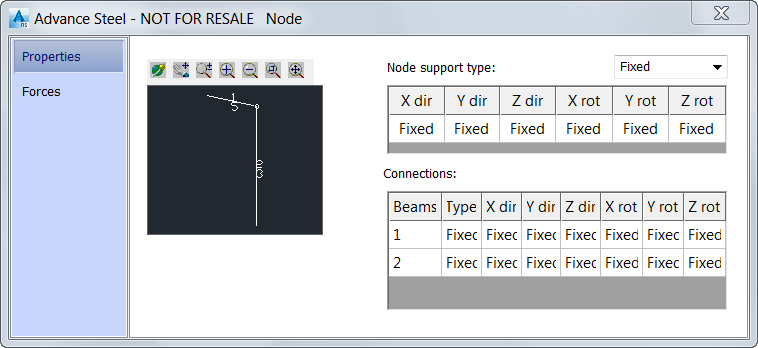

Dans la boîte de dialogue Node, l’onglet Properties contient des informations sur les appuis et les relâchements.

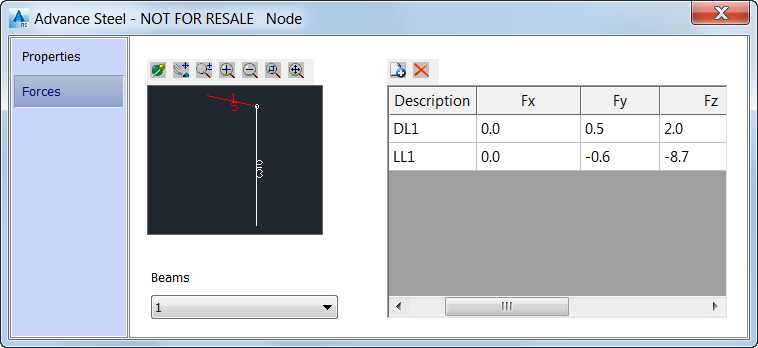

L’onglet Forces affiche les valeurs des efforts internes.
