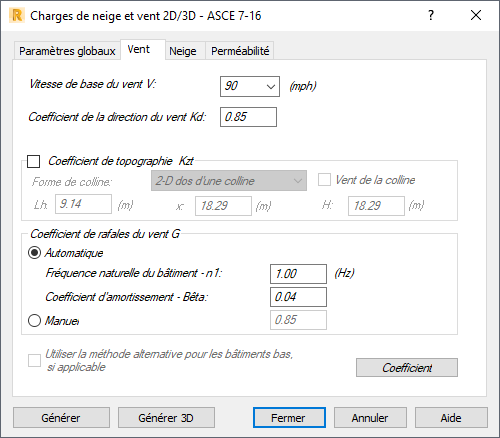

Après l'ouverture de la boîte de dialogue Charge de neige et vent et un clic sur l'onglet Vent, la boîte de dialogue suivante s'affiche.
La boîte de dialogue ci-dessus est divisée en plusieurs champs contenant certains groupes d'options. La partie supérieure contient les options suivantes :
- Vitesse de base du vent V - permet de définir la vitesse de base du vent V
- Coefficient de direction du vent Kd - Permet de spécifier ce coefficient Kd.
- Lorsque l'option Coefficient de topographie est sélectionnée, un coefficient de topographie du terrain est pris en compte dans les calculs. Lorsque cette option est désactivée, la valeur du coefficient est de 1. La valeur du coefficient de topographie est déterminée par les valeurs des paramètres suivants : forme de la colline, Lh, x and H. Sélectionnez l'option Vent de la colline pour modifier le calcul du coefficient de topographie pour un type de forme de la colline : talus 2-D.
- Dans le champ Coefficient de rafales du vent G, vous pouvez définir la valeur du coefficient G. Elle est déterminée par les valeurs des paramètres suivants : fréquence naturelle du bâtiment n1 et coefficient d'amortissement b. Si l'option Manuelle est sélectionnée, un champ vous permet de spécifier la valeur du coefficient G.
L'option Utiliser la méthode alternative pour les bâtiments bas, si applicable se trouve dans la partie inférieure de la boîte de dialogue. La méthode alternative est applicable pour les bâtiments jusqu'à 60 pieds. Pour cette méthode alternative, les coefficients de vent sont calculés à partir du diagramme présenté dans la figure 6-4. Pour la méthode standard, les coefficients de vent sont calculés à partir du diagramme présenté dans la figure 6-3.
Si l'option Utiliser la méthode alternative pour les bâtiments bas, si applicable, est activée, les bâtiments dont la hauteur est inférieure ou égale à 60 pieds voient les calculs de leurs coefficients de vent s'effectuer conformément à la figure 6-4 disponible dans la norme ASCE 7-16. SI l'option est désactivée, pour chaque structure (y compris celle dont la hauteur est inférieur ou égale à 60 pieds), les calculs sont effectués conformément à la figure 6-3.
Cliquez sur le bouton Coefficients pour ouvrir la boîte de dialogue dans laquelle vous pouvez définir les coefficients de vent.
