La boucle d’eau chaude utilise une chaudière et une pompe à vitesse variable pour fournir l’eau chaude.
Objets requis
La boucle d’eau chaude doit reposer sur le principe de base ci-après.
- Au moins un serpentin à eau chaude doit être relié à la boucle.
Principes de base de conception
- La boucle d’eau chaude possède les estimations de température par défaut ci-après.
| Propriété | Valeur | Remarques |
|---|---|---|
| Température d’alimentation de la boucle | 60 °C | Déterminée par le système d'aération (généralement 12,7778 °C). |
| Température de retour de la boucle | 43,33 °C | Déterminée par le système d'aération (généralement entre 12,7778 °C et 18,3333 °C par défaut). |
Configuration

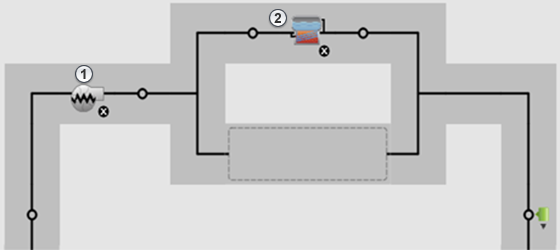

La boucle d’eau chaude est constituée de deux composants principaux.
- Chaudière
- Pompe
Chaudière
La chaudière possède des températures de fonctionnement typiques de celles d’une chaudière à condensation.
| Propriété | Valeur | Remarques |
|---|---|---|
| Température de l’eau en sortie | 60 °C | Déterminée par la conception de boucle ci-dessus. |
| Rendement thermique | 0.92 | |
| Régulation du débit | Variable | Flux modulé de manière à atteindre le point défini. |
Pompe
La pompe repose sur les principes de base suivants lorsqu’elle est installée dans sa configuration par défaut.
| Montée en pression | 179344,014 Pa | |
| Rendement du moteur | 90% | |
| Type de flux | Vitesse variable | |
| Régulation du débit | Discontinu | S’exécute uniquement en cas de besoin. |
