Flux de travail : utilisation de coordonnées partagées

Le tableau suivant décrit un flux de travail type permettant d'établir des coordonnées partagées entre des modèles et des fichiers.

Vidéo : Positionnement partagé

Votre flux de travail spécifique peut varier en fonction des besoins de votre projet et des normes de votre équipe.

Flux de travail : utilisation de coordonnées partagées

Créez un projet Revit qui servira de modèle hôte. Le modèle hôte est celui auquel sont liés les autres fichiers et modèles.

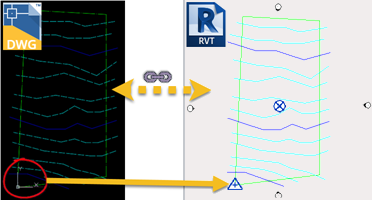

Dans le modèle hôte, procédez comme suit (détails ici) : Liez un fichier DWG, en le plaçant de centre à centre. (Facultatif) Déplacez la géométrie DWG pour la positionner comme vous le souhaitez par rapport à la géométrie Revit. Importez les coordonnées du fichier DWG. Le fichier DWG contient la conception de site et définit les coordonnées de grille à l'aide d'un système de coordonnées de topographie. En important les coordonnées, vous extrayez les coordonnées de grille du fichier DWG, définissant ainsi l'emplacement du point de topographie dans le modèle hôte.
Dans le modèle hôte, modélisez la conception comme vous le souhaitez.

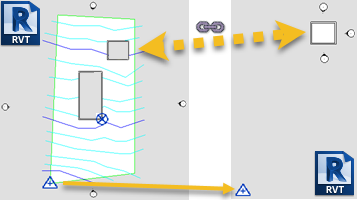

(Facultatif) Liez d'autres modèles Revit dans le modèle hôte. Par exemple, il se peut que vous souhaitiez lier des modèles pour d'autres bâtiments qui font partie du même projet. Positionnez les modèles liés par rapport au modèle hôte en fonction de vos besoins. Dans le modèle hôte, exportez les coordonnées vers les modèles liés. Lorsque vous enregistrez le modèle hôte, les modèles liés sont mis à jour avec ces coordonnées. Remarque : Le point de base du projet et les points de topographie du lien s'affichent en gris. Utilisez les points pour vous aider à aligner les positions des coordonnées du modèle lié.

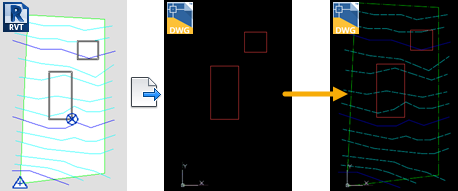

(Facultatif) Pour fournir à l'ingénieur civil un fichier DWG du modèle qu'il pourra utiliser comme référence tout au long de son travail, exportez le modèle Revit au format DWG. Dans l'onglet Coordonnées et unités de la boîte de dialogue Configuration d'exportation, définissez le paramètre Base du système de coordonnées sur Partagées. Ce paramètre permet de s'assurer que lorsque l'ingénieur ouvre le fichier DWG de modèle, des coordonnées partagées sont utilisées afin d'aligner correctement le modèle Revit avec le fichier de site.

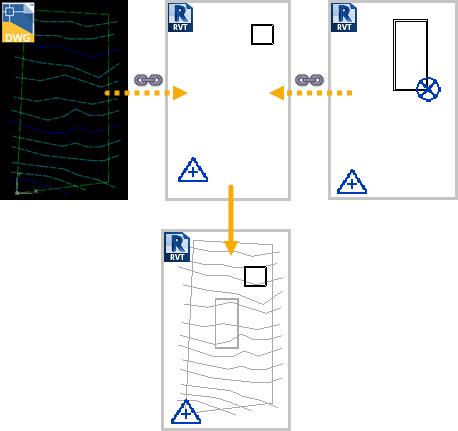

(Facultatif) Afin de bénéficier du contexte du site et du modèle hôte nécessaires à la poursuite de son travail, l'architecte d'un modèle lié peut lier le fichier DWG et le modèle hôte à son modèle. Dans la boîte de dialogue Lier, définissez le paramètre Positionnement sur Automatique - À l'emplacement partagé. Ce paramètre permet de s'assurer que lorsque l'architecte ouvre le fichier DWG de modèle, des coordonnées partagées sont utilisées afin d'aligner correctement le modèle Revit avec le fichier de site. Conseil : Utilisez les paramètres Visibilité/Graphismes pour afficher les liaisons en demi-teinte.

A chaque fois que vous ouvrez le modèle hôte, ce dernier contient les dernières modifications apportées au fichier DWG et aux modèles liés. Les coordonnées partagées permettent de s'assurer que les modèles sont correctement positionnés les uns par rapport aux autres.
