Az ábrazóna menük esetében szöveg helyett képek közül lehet választani. Létrehozhat, szerkeszthet és hozzáadhat képeket vagy képsorokat.
Egy ábrazóna párbeszédpanel húszas csoportokban jeleníti meg a képeket, emellett a bal oldalon egy görgethető listát is tartalmaz, amely a hozzárendelt képfájlneveket vagy a kapcsolódó szöveget jeleníti meg. Ha egy ábrazóna párbeszédpanel több mint 20 képet tartalmaz, a további képek egy új oldalon jelennek meg. A Következő és Előző gombok segítségével lapozhat a kép-oldalak között.

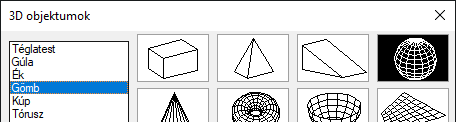

Az alábbi ábra példaként egy ábrazóna menü mutat be.
Ábrazóna menüt a Felhasználói felület testreszabása (CUI-) szerkesztőn definiálhat. A következő táblázat egy ábrazóna menü tulajdonságait ismerteti.
|
Az Illeszkedő nézetablak-elrendezés ábrazóna menü tulajdonságai |
||
|---|---|---|
|
A Tulajdonságok terület elemei |
Leírás |
Példa |
|
Név |
A párbeszédpanel címeként használt karakterlánc. |
Illeszkedő nézetablak-elrendezés |
|
Leírás |
Az elemet ismertető szöveg; nem jelenik meg a felhasználói felületen. |
|
|
Álnevek |
Az ábrazóna menü álneveit adja meg. A […] gombra kattintva nyissa meg az Álnevek párbeszédpanelt. A CUIx-fájlban minden álnévnek egyedinek kell lennie; szerepük az, hogy a programok velük hivatkoznak az ábrazóna menüre. |
image_vporti |
A következő táblázat egy ábrazóna dia tulajdonságait ismerteti.
|
Az Illeszkedő nézetablak-elrendezés ábrazóna menü Négy: Egyenlő ábrazóna diájának tulajdonságai |
||
|---|---|---|
|
A Tulajdonságok terület elemei |
Leírás |
Példa |
|
Név |
A karakterlánc a listaablakban jelenik meg az ábrazóna menü párbeszédpanel bal oldalán. A karakterlánc az alfanumerikus karaktereken, kötőjelen (-) és aláhúzáson ( _ ) kívül semmilyen más írásjelet nem tartalmazhat. |
Négy: Egyenlő |
|
Parancsnév |
A parancs neve, ahogyan a Parancslista területen megjelenik. |
Nézetablakok - mozaik, Négy: Egyenlő |
|
Leírás |
Az elemet ismertető szöveg; nem jelenik meg a felhasználói felületen. |
|
|
Makró |
Parancsmakró. A szabványos makrószintaktikát követi. |
^C^C(ai_tiledvp 4 nil) |
|
Elem ID |
Címke, amely egyedien meghatároz egy parancsot. |
MM_0427 |
|
Diatár |
A diatár egy olyan fájl, amely több diát tartalmaz, és a slidelib.exe segédprogram segítségével kerül létrehozásra. |
acad |
|
Diacímke |
Egy diatár fájlban tárolt diakép vagy egy külön tárolt diakép neve. |
vport-4 |
Az alkalmazásban előállított bármilyen diát használhat képként. Vegye figyelembe az alábbi javaslatokat az ábrazóna menü diáinak előkészítésekor.
- Egyszerű ábrát hozzon létre.Az ábrazóna menü megjelenítésekor a felhasználónak ki kell várnia, amíg az AutoCAD az összes ábrát kirajzolja a képernyőre, és csak azután választhat ki egyet. Ha számos összetett szimbólumot jelenít meg, kicsi, felismerhető képeket használjon a részletes képek helyett.
- Töltse ki a mezőt. Amikor az ábrához elkészíti a diát, ügyeljen arra, hogy az ábra teljesen kitöltse a képernyőt, mielőtt a KIDIA parancsot kiadja. Nagyon széles és alacsony, illetve keskeny és magas ábra esetén a legesztétikusabb képet akkor kapja, ha a dia elkészítése előtt az ábrát a TOL paranccsal középre állítja.
A képek 3:2 arányú mezőben jelennek meg (3 egység széles és 2 egység magas). Ha a rajzterület szélesség-magasság aránya ettől eltérő, akkor nehéz lesz olyan diaképeket készíteni, amelyek az ábrazóna menüben középre igazítottak. Ha olyan elrendezés nézetablakban dolgozik, amelynek az aránya 3:2, akkor pontosan elhelyezheti a képet, és biztos lehet abban, hogy ugyanúgy fog kinézni az ábrazóna menüben is.
- Ne feledje a képek rendeltetését.Ne használja az ábrákat elvont gondolatok jelekbe öntésére. Az ábrazónák főként grafikus szimbólumok kiválasztásánál hasznosak.
