3. gyakorlat: Csomópont létrehozása meglévő geometriával

Ebben a gyakorlatban a főút meglévő párhuzamos nyomvonalaival és hossz-szelvényeivel hozhat létre csomópontot, majd az új csomópontot a meglévő főút nyomtervéhez adhatja.

Az ebben a gyakorlatban bemutatott munkafolyamat akkor hasznos, amikor több csomópontot kell létrehoznia egyetlen nyomterv mentén. Meghatározhatja a főút eltolt geometriáját, majd újból használhatja azt a következő csomópontokhoz.

A csomópont helye és a főút meghatározása

1. Nyissa meg az Intersection-Create-3.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz két nyomvonal (Road A út és Road B út) csomópontját tartalmazza. Párhuzamos nyomvonalak vannak a Road A út mindkét oldalán, és meglévő csomópont van a Road C úttól északra.

2. Kattintson az Alap lap Terv létrehozása panel Csomópontok legördülő lista Csomópont létrehozása Keres parancsra.

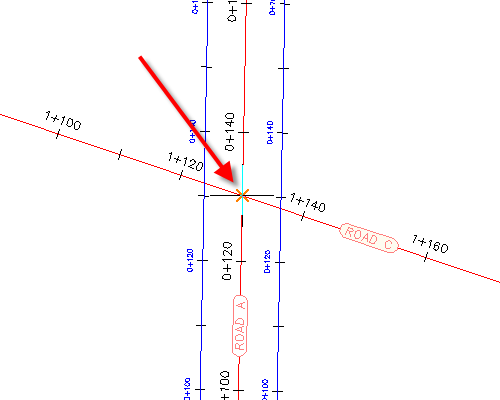

3. Kattintson a rajzban a Road A út és Road C út nyomvonalak csomópontjára.

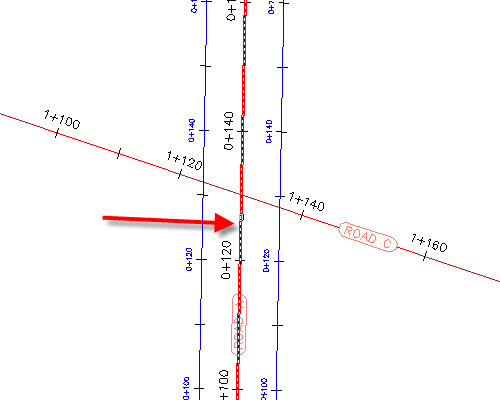

4. Kattintson a Road A út nyomvonalára, hogy főútként adja meg.


A nyomtervesés paramétereinek meghatározása

1. A Csomópont létrehozása varázsló Általános lapjának Csomópont nyomtervének típusa területén jelölje be a Főút tetőszelvényének megtartása jelölőnégyzetet.
2. Kattintson a Tovább gombra.

A vízszintes geometria paramétereinek meghatározása

1. A Geometria részletei oldalon kattintson az Eltolási paraméterek gombra.
2. Az Eltolási paraméterek párbeszédpanel Főút Bal oldali párhuzamos nyomvonal megadása alatt a Létező nyomvonal használatára válassza az Igen lehetőséget.
3. A Nyomvonalnév területen kattintson a gombra.
4. A Csomópont párhuzamos nyomvonalának neve párbeszédpanelen kattintson a gombra.

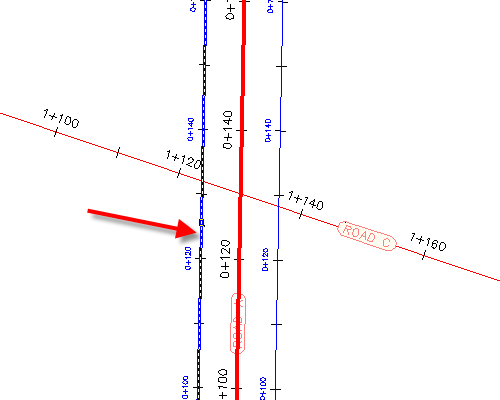

5. A rajzban jelölje ki a Road A út nyomvonal bal oldalán lévő párhuzamos nyomvonalat.

6. Kattintson az OK gombra.

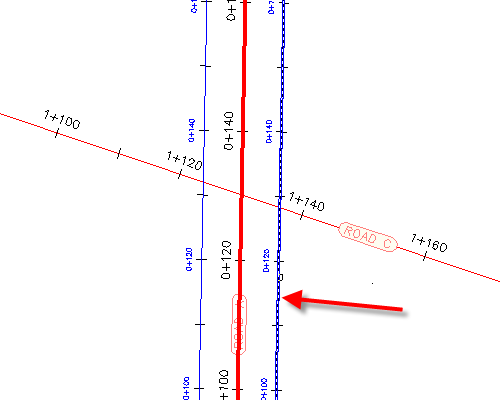

7. A Csomópont eltolási paraméterei párbeszédpanel Jobb oldali párhuzamos nyomvonal megadása területén ismételje meg a 2-6. lépést a Road A út jobb oldalán lévő párhuzamos nyomvonal hozzárendeléséhez.

8. Kattintson az OK gombra.
9. A Geometria részletei oldalon kattintson a Szegélylekerekítés paraméterei gombra.

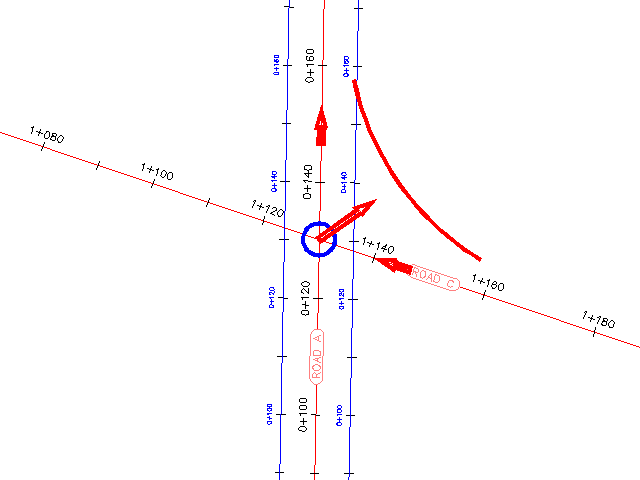

   Az első keresztezési terület alapértelmezett paraméterei a Csomópont szegélylekerekítésének paraméterei párbeszédpanelen jelennek meg. A rajzban az első terület ki van emelve, és nyilak jelzik a bejövő és kimenő forgalom irányát.


10. A Csomópont szegélylekerekítése párbeszédpanel Keresztezési területek területén válassza a DK ívnegyed elemet.
11. A DK ívnegyedhez jelölje be a Bejövő út kanyarodósávjának szélesítése jelölőnégyzetet.
12. A Keresztezési területek területen válassza az ÉNy ívnegyed elemet.
13. Az ÉNy ívnegyedhez jelölje be a Bejövő út kanyarodósávjának szélesítése jelölőnégyzetet.
14. Kattintson az OK gombra.
15. A Csomópont létrehozása varázslóban biztosítsa, hogy be legyen jelölve a Párhuzamos és szegélylekerekítési hossz-szelvények létrehozása jelölőnégyzet.
16. Kattintson a Tovább gombra.

A függőleges geometria paramétereinek meghatározása

1. A Geometria részletei oldal Párhuzamos és szegélylekerekítési hossz-szelvények területén kattintson a Sávesés paraméterei gombra.
2. A Csomópont sávesési paraméterei párbeszédpanelen a Főút Bal oldali párhuzamos nyomvonal megadása alatt a Meglévő nyomvonal használatára válassza az Igen lehetőséget.
3. A Hossz-szelvény név területen kattintson a gombra.
4. A Csomópont párhuzamos nyomvonalának neve párbeszédpanelen válassza a Road A - -2.000% elemet.
5. Kattintson az OK gombra.
6. A Csomópont eltolási paraméterei párbeszédpanel Jobb szél hossz-szelvényének megadása területén ismételje meg a 2-5. lépést a Road A út nyomvonal jobb oldalán lévő párhuzamos hossz-szelvény hozzárendeléséhez. A Road A - -2.000% (1) hossz-szelvényt használja a Jobb szél hossz-szelvényének megadásaHossz-szelvény neveként.
7. Kattintson az OK gombra.

A nyomterv paramétereinek megadása

1. A Nyomtervtartományok oldalon adja meg a következő beállításokat:
   • Nyomtervek létrehozása a csomópont területén: Bejelölve
   • Hozzáadás egy létező nyomtervhez: Bejelölve, Corridor - (1)
   • Válasszon felületet a körömvonal számításához: Létező terep
2. A Válassza ki az importálni kívánt mintakeresztszelvény-készletet területen kattintson a Tallózás gombra.
3. A Mintakeresztszelvény-készlet fájl kiválasztása párbeszédpanelen navigáljon a Mintakeresztszelvények mappához.
4. Válassza az _Autodesk (Metric) Assembly Sets.xml fájlt. Kattintson a Megnyitás gombra.
5. Kattintson a Csomópont létrehozása elemre.

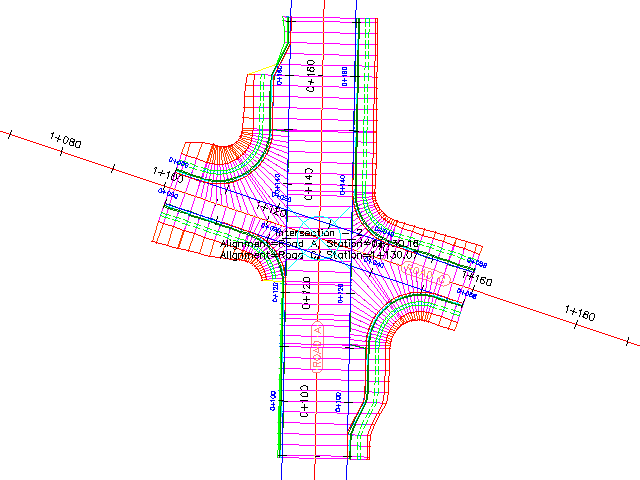

   Létrejön a csomópont, és új nyomtervtartományok jönnek létre a csomópont területén.

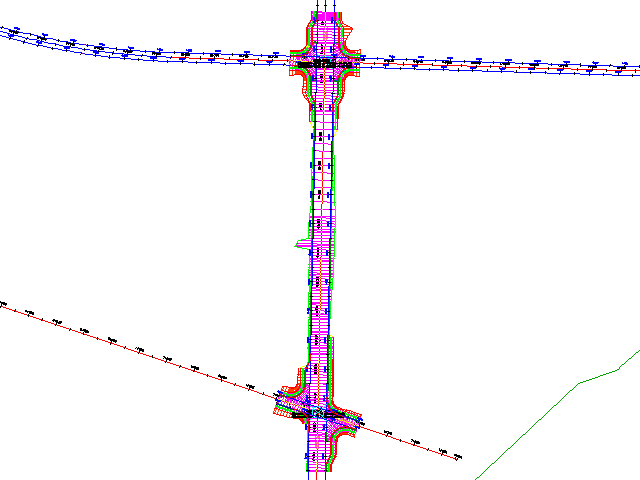

További lehetőségek: A két csomópont közötti nyomterv kibővítéséhez adjon hozzá egy nyomtervtartományt a két csomópont közé.

Az oktatóanyagot a következő, Csomópontok szerkesztése című témakörrel folytathatja.
