1. gyakorlat: Eszközök keresése

Ebben a gyakorlatban megtanulhatja, hogyan keresheti meg az adott feladathoz elérhető eszközöket.

Az Ön által használt rajz tartalmaz böngészhető Autodesk Civil 3D-objektumokat. Ezen rajz objektumai a következő oktatóanyagokban létrehozandó helyszín elemek.

Az alapvető felhasználói felület elemek felfedezése

1. Nyissa meg az Intro-1.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz tartalmaz egy meglévő terepfelületet, két metsző nyomtervet, egy csapadékelvezető csőhálózatot és ingatlantelkeket.

2. Az Autodesk Civil 3D ablak tetején vizsgálja meg az elemeket. Kattintson a gombokra a következő bekezdéseknek megfelelően az egyes elemekben lévő eszközök felfedezéséhez.
   • Az Alkalmazásmenü—A fájlokkal kapcsolatos parancsok elérését biztosítja (például, megnyitás, nyomtatás, exportálás és közzététel).
   • A Gyorselérési eszköztár—A gyakran használt parancsokat tartalmazza. Kattintson a gombra, majd a További parancsok gombra tetszőleges számú eszköz hozzáadásához a Gyorselérési eszköztárhoz.
     Megjegyzés:

     A szalagon egy eszközre a jobb gombbal kattintva is a Gyorselérési eszköztárra küldheti azt.

   • Infoközpont – Lehetővé teszi az információk kulcsszavakkal való keresését.
   • Szalag — Egyszerűen kezelhető, központi helyet biztosít az aktuális feladathoz fontos parancsok számára. A szalagnak köszönhetően nincs szükség több eszköztár megjelenítésére, így rendezettebbé válik az alkalmazás, és a lehető legnagyobbra növelhető a rajzterület. A felső sorban kattintson a gombra a szalag megjelenítési méretének egymás utáni csökkentéséhez.

A szalag felfedezése

1. Az Alap lap Terv létrehozása panelén kattintson a panel alján lévő sávra.

   A panel kibővül további eszközök megjelenítéséhez. Ha a gomb jelenik meg egy szalag panel alsó sorában, akkor további eszközök érhetők el.

2. Kattintson a Módosítás és az Elemzés fülekre.

   Minden ilyen lap egy feladatkategóriához kapcsolódó eszközöket tartalmaz.

3. Kattintson az Alap fülre.

   A Kezdőlap az AutoCAD- és Autodesk Civil 3D-objektumok létrehozásához általánosan használt parancsokat tartalmazza.

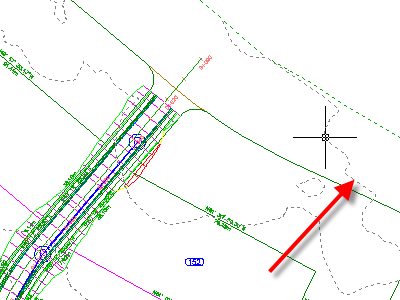

4. A rajzban kattintson az egyik szintvonalra a felület kijelöléséhez.


   A szalagon megjelenik a TIN-felület fül. Ez egy úgynevezett környezetfüggő lap, amely a felületekkel kapcsolatos eszközöket tartalmazza. A kijelölt objektum típusától függően különböző eszközök jelennek meg a környezetfüggő lapon. Az összes Autodesk Civil 3D környezetfüggő lap eszközei hasonló panelsorozatokon szerepelnek:

   • Feliratok és táblázatok
   • Általános eszközök
   • Szerkesztés
   • Elemzés
   • Felületeszközök
   • Indítás
   • Érintés
5. Nyomja le az Esc billentyűt.

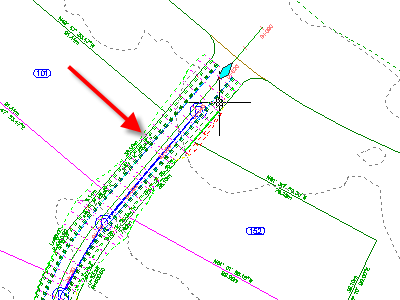

6. Jelölje ki a nyomtervet.


   A szalagon megjelenik a Nyomtervek fül. Objektumok kijelölésekor a megfelelő objektum környezetfüggő lapja elérhető a szalagon.

7. Nyomja le az Esc billentyűt.

   A nyomterv kijelölésének megszüntetésekor az Alap lap aktív, és a program eltávolítja a környezetfüggő lapot.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Az Eszköztár áttekintése.
