1. gyakorlat: Telkek létrehozása AutoCAD objektumokból

Ebben a feladatban AutoCAD rajzelemeket konvertálhat terep telkekké olyan automatikus feliratokkal együtt, amelyek hasznos topológiai adatokat jelenítenek meg, mint például a terepterület.

A Telektervezési eszközökkel pontosan hozhat létre és szerkeszthet telkeket. Az Autodesk Civil 3D későbbi gyakorlataiban többet tudhat meg a Telektervezési eszközökről.

Telkek már meglévő AutoCAD objektumokból való létrehozása

1. Nyissa meg a Parcel-1A.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

   A rajz egy meglévő terepfelületet, metsző úttengelyeket jelző nyomvonalakat és telekperemvonalakat jelző AutoCAD vonalakat és íveket tartalmaz. A következő lépésekben Autodesk Civil 3D telekobjektumokat hozhat létre meglévő vonalakból és ívekből.

2. Kattintson az Alap lap Terv létrehozása panel Telek legördülő lista Telek létrehozása objektumokból Keres elemre.

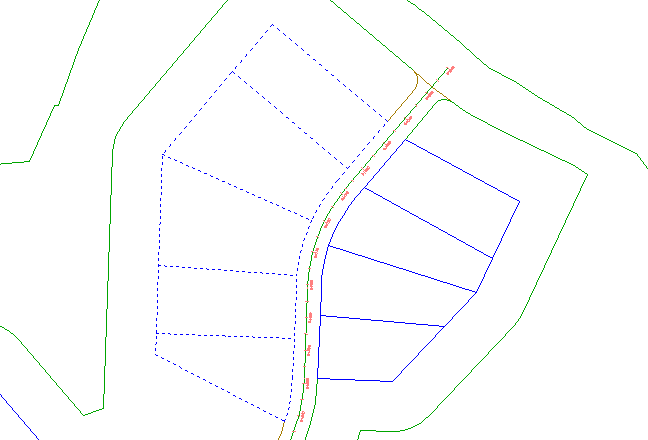

3. Válassza ki a helyszín keleti oldalán és a First Street nyomvonal északi oldalán lévő vonalakat és vonallánc határvonalakat. Nyomja le az Enter billentyűt.

   Megjegyzés:

   A parancssorban figyelje meg, hogy különböző AutoCAD objektumok használhatók a telkek létrehozásához.

4. A Telek létrehozása - objektumoktól párbeszédpanelen adja meg a következő paramétereket:
   • Helyszín: Site 1
   • Telekstílus: Single-Family
   • Területfelirat-stílus: Telek száma és terület
     Megjegyzés:

     A telkeknek rendelkezniük kell területfeliratokkal, a szakaszfeliratok azonban opcionálisak.

   • Szakaszfeliratok automatikus hozzáadása: Bejelölve
   • Meglévő rajzelemek törlése: Bejelölve
5. Kattintson az OK gombra.

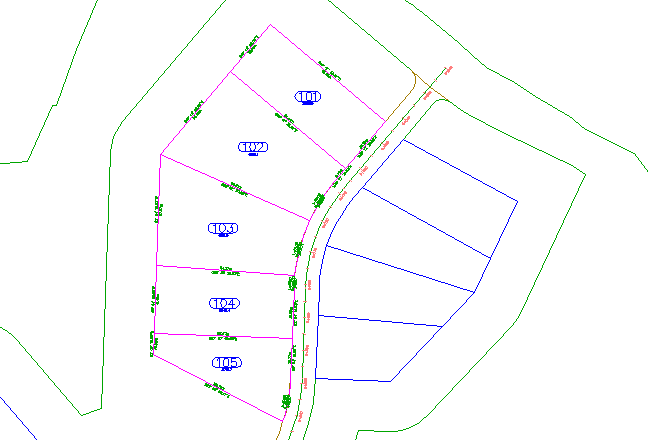

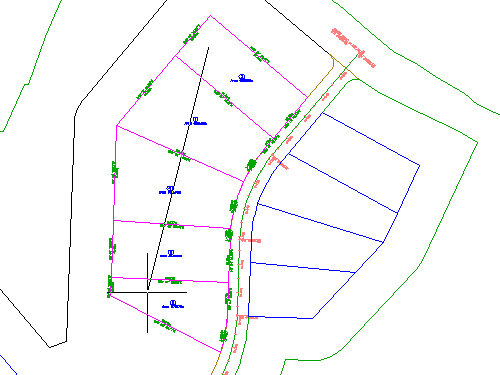

   A telkek létrejönnek, és a feliratozásuk megtörténik. A feliratok feliratozzák a teljes telekterületet, valamint az egyes vonal- és ívszakaszok irányszögét és távolságát. Ezek a feliratok automatikusan frissülnek, ha vonal- vagy ívszakaszokat szerkeszt vagy töröl.

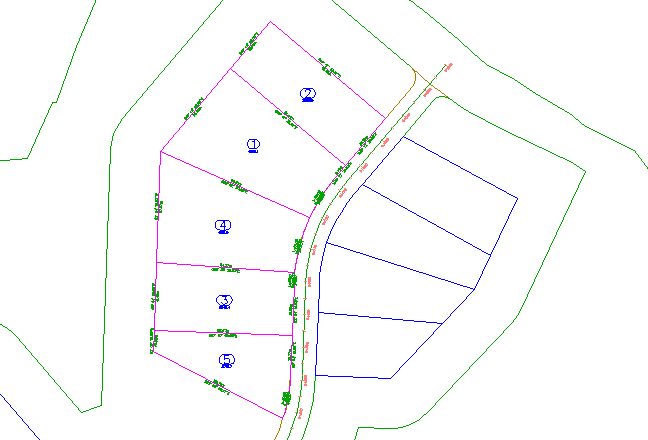

   A körökben elhelyezett számok a program által automatikusan generált telekazonosító számok. Ezeket a számokat módosíthatja egy alkalmasabb számozási módszer használatához.



A telekszámozás módosítása

1. Kattintson egy telekszámra a kijelöléséhez. Kattintson a Telek lap Módosítás paneljén az Átszámozás/Átnevezés Keres elemre.
2. A Telkek átszámozása/átnevezése párbeszédpanelen adja meg a következő paramétereket:
   • Újraszámozás: Bejelölve
   • Kezdőszám: 101
   • Növekmény értéke: 1
3. Kattintson az OK gombra.
4. Kezdőpont meghatározásához kattintson a legfelső telekre.
5. Végpont megadásához kattintson a legalsó telekre.

6. Nyomja le kétszer az Enter billentyűt.

   A telekterület-feliratok most növekvő sorrendben vannak számozva, három számjeggyel.



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Telek felosztása szabadformájú szakaszokkal részre.
