3. gyakorlat: Nyomterv létrehozása és szerkesztése a csomópont területén

Ebben a gyakorlatban nyomtervet hozhat létre meglévő függőleges és vízszintes geometria használatával. Módosíthatja a nyomtervet a csomópont területén, majd kísérletezhet a nyomtervtartomány újbóli létrehozás eszközeivel.

Nyomterv létrehozása a csomópont területén

1. Nyissa meg az Intersection-Edit-Corridor.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

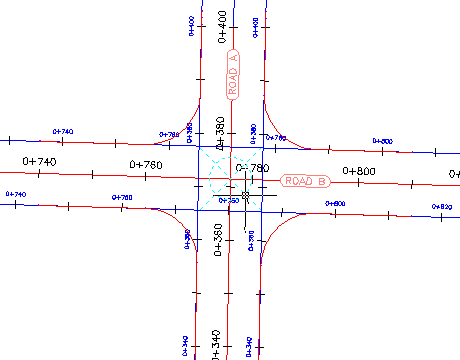

   Ez a rajz egy főút (Road A út) és egy mellékút (Road B út) csomópontját tartalmazza. Jelenleg nincsenek nyomtervek vagy nyomterv mintakeresztszelvények a rajzban.

2. Jelölje ki a csomópont jelölőjét.

3. Kattintson a Csomópont lap Módosítás panel Nyomtervtartományok létrehozása újra Keres elemre.

   Megjelenik a Csomópont nyomtervtartományai párbeszédpanel.

4. A Válasszon felületet a körömvonal számításához területen válassza a Létező terep lehetőséget.
5. A Mintakeresztszelvény-készlet alkalmazása területen kattintson a Tallózás gombra.
6. A Mintakeresztszelvénykészlet-fájl kiválasztása párbeszédpanelen navigáljon a Mintakeresztszelvények mappához.
7. Válassza az _Autodesk (Metric) Assembly Sets.xml fájlt. Kattintson a Megnyitás gombra.
8. Kattintson a Létrehozás újra gombra.

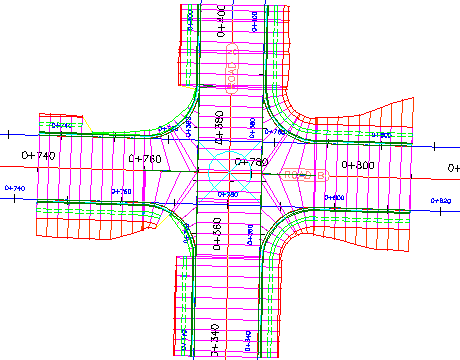

   Megjelenik egy nyomterv a csomópont területén.


Megjegyzés: Ha a nyomterv nem jelenik meg a metszéspont területén, elképzelhető, hogy újra kell építenie a nyomtervet. Az Eszköztár Kereső lapján bontsa ki a Nyomtervek gyűjteményt. Kattintson a jobb gombbal a Nyomterv - (1) elemre, és kattintson az Újraépítés gombra.

A nyomterv tulajdonságainak módosítása

1. Az Eszköztár Kereső lapján bontsa ki a Nyomtervek és a Csomópontok gyűjteményt.

   Ha ezen gyűjtemények valamelyik objektuma elavult, kattintson a jobb gombbal az objektumra, és válassza az Újraépítés parancsot.

2. Válasszon ki azt a nyomtervet, amely a csomópont területén található.

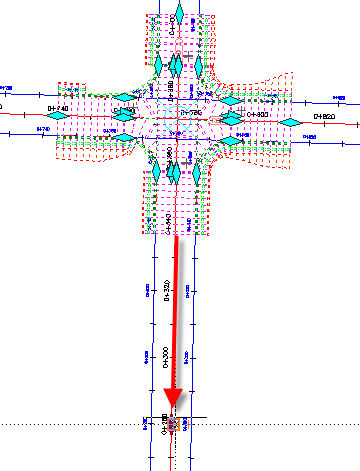

3. Válassza ki a csomópont alján lévő fogót. Húzza lefelé a fogót. Kattintson, hogy a fogót délebbre helyezze.

4. Kattintson a Nyomterv lap Nyomterv módosítása panel Nyomterv tulajdonságai legördülő menü Nyomterv tulajdonságai Kereselemre.
5. A Nyomterv tulajdonságai párbeszédpanel Paraméterek lapján kattintson a Tartomány kiválasztása a rajzból elemre.

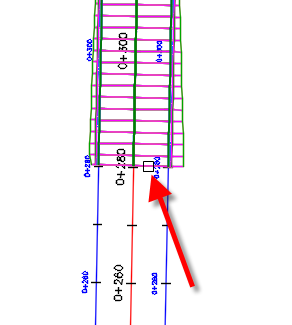

6. Kattintson a rajzban a nyomterv aljára.


   A megadott tartomány ki van emelve a Nyomterv tulajdonságai párbeszédpanelen.

7. A kiemelt sorban, a Gyakoriság oszlopban kattintson a elemre.
8. A Mintakeresztszelvények alkalmazásának gyakorisága párbeszédpanel Mintakeresztszelvény alkalmazása területén adja meg a következő paramétereket:
   • Egyenesek mentén: 10
   • Ívek mentén: Növekménynél
   • Ívnövekmény: 5
   • Átmenetiívek mentén: 5
   • Hossz-szelvényívek mentén: 5
9. Kattintson kétszer az OK gombra.
10. A Nyomterv tulajdonságoknál - Építse fel újra a párbeszédpanelt, majd kattintson a Nyomterv újraépítése parancsra.

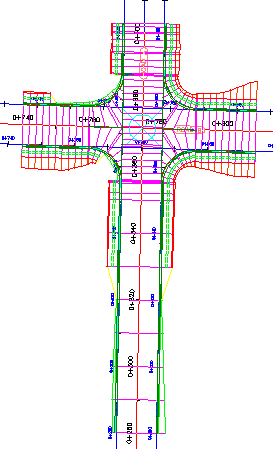

    A nyomterv újraépül. A nyomterv messzebb nyúlik délre. A kibővített tartományban a mintakeresztszelvények messzebb vannak, mint a csomópont tartományai.



A nyomtervtartományok létrehozása újra

1. Jelölje ki a csomópont jelölőjét.
2. Kattintson a Csomópont lap Módosítás panel Nyomtervtartományok létrehozása újra Keres elemre.
3. A Válasszon felületet a körömvonal számításához területen válassza a Létező terep lehetőséget.
4. A Csomópont nyomtervtartományai párbeszédpanel Mintakeresztszelvény-készlet alkalmazása területén kattintson a Tallózás gombra.
5. A Mintakeresztszelvénykészlet-fájl kiválasztása párbeszédpanelen navigáljon a Mintakeresztszelvények könytárhoz.
6. Válassza az _Autodesk (Metric) Assembly Sets.xml fájlt. Kattintson a Megnyitás gombra.

   Ez az a mintakeresztszelvény-készlet, amelyet a nyomterv létrehozásához használt. De a Csomópont nyomtervtartományai párbeszédpanelen meghatározhat más mintakeresztszelvény-készletet vagy egyedülálló mintakeresztszelvényeket is, amelyekkel létrehozhatja a nyomtervet.

7. Kattintson a Létrehozás újra gombra.

   A nyomterv újból létrejön. Figyelje meg, hogy a Road A út kiindulási vonalán végzett módosítások visszatérnek az eredeti beállításokra, beleértve a mintakeresztszelvény gyakoriságait és a tartomány kezdőszelvényét is. Ez azért történt, mert a nyomtervet azokkal a paraméterekkel hozta újból létre, amelyeket eredetileg adott meg a csomópont létrehozása folyamán. A csomópont területén lévő nyomterv módosításai nem maradnak meg, ha újból létrehozza a nyomtervet a csomópontobjektumból.

   Megjegyzés:

   A csomópont terjedelmén kívül eső nyomtervtartományokra nincs hatással a Nyomtervtartományok létrehozása újra parancs.
