1. gyakorlat: Épület alapkontúrjának egyszerűsítése

A gyakorlat során a vezérlővonal lépcsős eltolásának parancsával generálhat egy egyszerűsített alapkontúrt, amelyből rézsűt alkothat.

Az oktatóanyagban használt rajz egy épületkitöltést ábrázol két függőlegesen rendezett nézetablakban. A jobb oldali nézetablakban az épületkitöltés helyszínrajzi nézetben látható. Az épületkitöltést a jobb oldali nézetablakban fogja tervezni. A bal oldali nézetablakban az épületkitöltés modellnézetben látható. Ez a nézetablak a terv állapotának nyomonkövetésére szolgál a munka során.

Vezérlővonal lépcsős eltolása

1. Nyissa meg az Grading-6.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. A parancssorba billentyűzze be az OffsetGapType parancsot. Értékként adja meg: 1.

   Az OffsetGapType változó határozza meg a szakaszok közti esetleges hézagok kezelését a zárt vonalláncok, például az épületkitöltés vezérlővonalának eltolásakor. 1 értékű változó beállítása esetén a hézagokat lekerekített ívszakaszok töltik ki, az egyes ívszakaszok sugara megegyezik az eltolási távolsággal.

3. Kattintson az Alap lap Terv létrehozása panel Vezérlővonal legördülő lista Vezérlővonal létrehozása magasságkülönbséggel Keres elemre.
4. A parancssorba írja be eltolási távolságként: 1.5.
5. Amikor a program egy vezérlővonal kijelölését kéri, a jobb oldali nézetablakban kattintson az épületkitöltést jelölő kék vezérlővonalra.
6. Amikor a program az eltolás irányának megadását kéri, kattintson az épületkitöltésen kívülre.
7. A parancssorba a rézsű értékének megadásához írja be: G. Rézsűként adja meg: -1.
8. A parancs befejezéséhez nyomja le az Enter billentyűt.

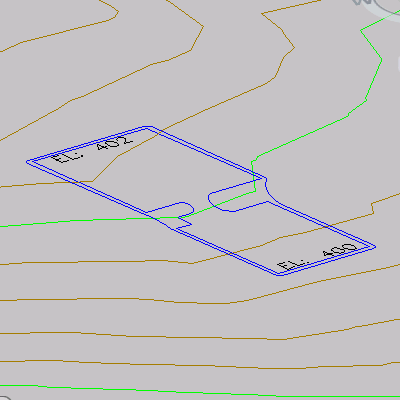

   Megjelenik a lépcsősen eltolt vezérlővonal. Figyelje meg, hogy a bal oldali nézetablakban a rámpa bal oldalán, a lépcsősen eltolt vezérlővonal íve nem alakult ki. Mivel ez egy független vezérlővonal, a megoldás finomításához használhatja a vezérlővonal-szerkesztő eszközöket.



Lekerekítés hozzáadása vezérlővonalhoz

1. Kattintson a Módosítás lap Geometria szerkesztése panel Lekerekítés Keres parancsra.
2. Amikor a program egy objektum kijelölését kéri, kattintson az eltolt vezérlővonalra.
3. A lekerekítés sugarának megadásához a parancssorba írja be: R. A sugár értékeként adja meg: 15.000.
4. A rámpa mindkét oldalán kattintson egy éles belső szögre az eltolt vezérlővonalon.

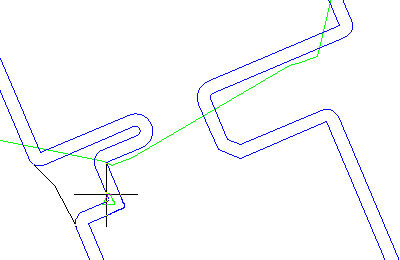

   Amikor a mutatót a vezérlővonal fölé helyezi, egy zöld háromszög emeli ki a lekerekíthető sarkokat, és megjelenik a lekerekítés előnézete. Tekintse meg a következő képet, amely példát mutat a kiválasztandó sarokra.

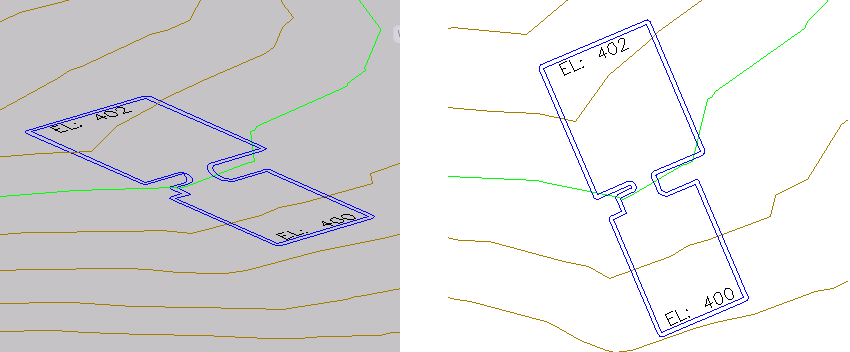

   A program alkalmazza a lekerekítést a vezérlővonalra. Figyelje meg, hogy a bal oldali nézetablakban a lekerekítés a meglévő vezérlővonal magasságait használja, és szabályosan interpolálja a magasságokat a lekerekítés hossza mentén.


5. A parancs befejezéséhez nyomja le kétszer az Enter billentyűt.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Rézsű készítése épület alapkontúrjából felületre részre.
