1. gyakorlat: Mezőkódolt földmérési adatok importálása

Ebben a gyakorlatban földmérési adatokat importálhat egy meglévő mérési jegyzőkönyvfájlból, amely vonalrajzkódkészlettel értelmezhető vonalrajzkódokat tartalmaz.

Az importálandó mérési jegyzőkönyvfájl tartalmazza a Vonalrajzkódkészlet beállítása gyakorlatban megvizsgált vonalrajzkódokat.

A projekt beállítása

1. Nyissa meg a Survey-2A.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz üres, de ehhez a gyakorlathoz megfelelő pont- és alakzatstílusokat tartalmaz.

2. Kattintson az Alap lapTerepadatok létrehozása panel Földmérési adatok importálása Keres elemre.

Földmérési adatbázis létrehozása

1. A Földmérési adatok importálása varázsló Adatbázis megadása lapjának Földmérési adatbázisok területén válassza a Survey 1 elemet.

   Ha földmérési adatbázist kell létrehoznia, az Új földmérési adatbázis létrehozása elemre kattinthat.

2. Kattintson a Földmérési adatbázis beállításainak szerkesztése gombra.

   A Földmérési adatbázis beállításai párbeszédpanelen adhatók meg a földmérési adatbázis paraméterei. Figyelje meg, hogy a beállítások megfelelnek a Beállítások megadása és megerősítése gyakorlatban megadott beállításoknak.

3. Kattintson az OK gombra.
4. Kattintson a Tovább gombra.

Az importálni kívánt fájl megadása

1. Az Adatforrás megadása lap Adatforrástípus területén jelölje be a Mérésijegyzőkönyv-fájl jelölőnégyzetet.
2. A Forrásfájl területen kattintson a gombra.
3. A Mérési jegyzőkönyv fájl párbeszédpanelen keresse ki a következő mappát: oktatóanyag mappa.
4. Válassza a Survey-1.fbk fájlt. Kattintson a Megnyitás gombra.
5. Kattintson a Tovább gombra.

Földmérési hálózat létrehozása

1. A Hálózat megadása lapon kattintson az Új hálózat létrehozása elemre.
2. Az Új hálózat párbeszédpanel Név mezőjébe billentyűzze be a Survey Network 1 karakterláncot.
3. Kattintson az OK gombra.
4. Kattintson a Tovább gombra.

Az importálási beállítások megadása

1. Az Import opciók lapon adja meg a következő paramétereket:
   • Aktuális műszeradatbázis: Minta
   • Aktuális műszer: Minta
   • Interaktív grafika megjelenítése: Igen (Bejelölve)
   • Aktuális alakzatelőtag-adatbázis: Minta
   • Vonalrajz feldolgozása importáláskor: Igen (Bejelölve)
   • Aktuális vonalrajzkódkészlet: Minta
   • Vonalrajz feldolgozásának sorrendje: Importálás sorrend szerint
   • Eltolás hozzárendelése a pontazonosítókhoz: Igen (Bejelölve)
   • Pontazonosítók eltolása: 10000
   • Hálózati objektum beillesztése: Igen (Bejelölve)
   • Alakzat objektumok beillesztése: Igen (Bejelölve)
   • Földmérési pontok beillesztése: Igen (Bejelölve)

   Fogadja el a többi alapértelmezett értéket.

2. Kattintson a Befejezés gombra.

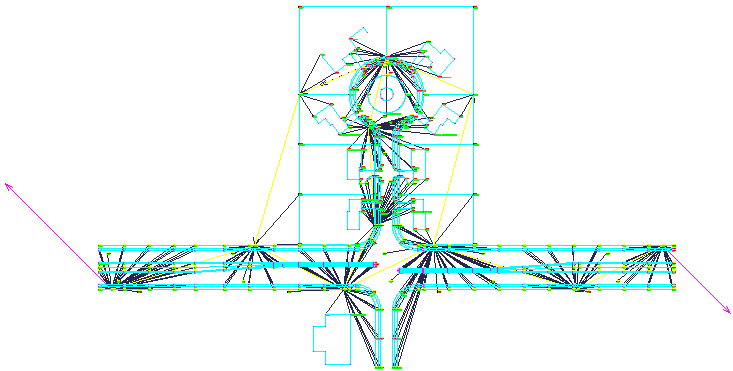

   A program importálja a földmérési adatokat, és a rajz így néz ki:


3. Kattintson a Mentés másként gombra.
4. Navigáljon a Civil 3D oktatóanyagok adatainak mappájához. A Fájlnév mezőbe írja be a Survey-2B.dwg nevet. Kattintson a Mentés gombra.

Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Importált földmérési adatok frissítése részre.
