3. gyakorlat: Üregek feltöltése rézsűben

A gyakorlat során rézsűfeltöltést hozhat létre a rézsűcsoporton belüli nyitott területek kitöltéséhez.

A rézsűfeltöltésre nem alkalmazható kritérium. Bármely, vezérlővonalak vagy telekhatárvonalak által határolt terület, amely még nem rézsű, konvertálható rézsűfeltöltéssé. A rézsűcsoport üregeinek feltöltése révén biztosítható a pontos szintvonal-megjelenítés és térfogatszámítások.

Ez a gyakorlat a 2. gyakorlat: Rézsű készítése épület alapkontúrjából felületre rész folytatása.

Rézsűfeltöltések létrehozása

Megjegyzés:

Ez a gyakorlat a Grading-6.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. A Rézsűkészítő eszközök eszköztár Rézsű tervezési kritérium kiválasztása listájából válassza a Grade To Distance elemet.
   Megjegyzés:

   Attól függetlenül, hogy a feltöltések nem rendelkeznek tervezési kritériummal, a rézsű stílusát egy meglévő kritériumból választhatja ki.

2. Kattintson az Eszköztár kibontása elemre.
3. A Stílus listából válassza a Padka elemet.

   Ez a beállítás megadja a feltöltésre alkalmazható rézsűstílust.

4. Kattintson a Kitöltés létrehozása gombra.
5. Kattintson az épület alapkontúrja és az eltolás vezérlővonala közti területbe (a rámpa jobb oldala közelében).

   A területen megjelenik egy rombusz, jelezve, hogy létrejött egy feltöltés. A bal oldali nézetablakban figyelje meg, hogy a rézsűfeltöltés kitölti a teljes területet a két kék vezérlővonal között.

6. A Rézsűkészítő eszközök eszköztár Stílus listájából válassza a Pad elemet.
7. Kattintson az épület alapkontúrjának belsejébe kitöltés létrehozásához a Pad rézsűstílussal.
8. A parancs befejezéséhez nyomja le az Enter billentyűt.

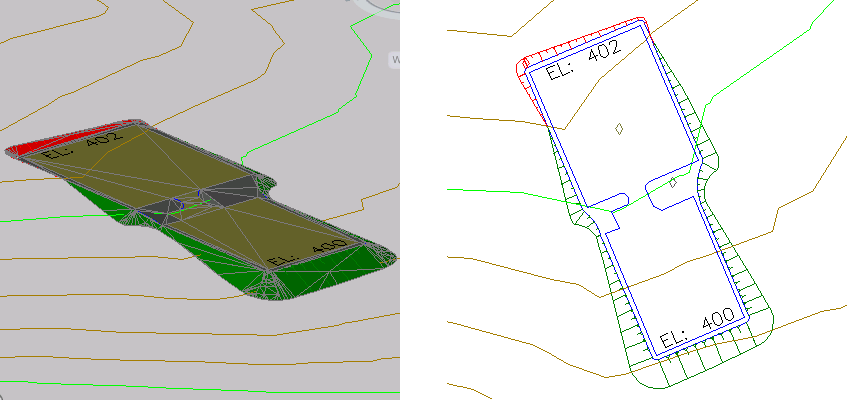

   A bal oldali nézetablakban a szürke terület a rézsűfeltöltés, amely a padkát ábrázolja. Az arany színű terület az épületkitöltés rézsűfeltöltése. A zöld és vörös területek a felülethez létrehozott rézsűk.



Az oktatóanyag a Rézsű módosítása vezérlővonalakkal című fejezettel folytatódik.
