1. gyakorlat: Osztott pályás autópálya mintakeresztszelvény létrehozása

Ebben a gyakorlatban egy meglehetősen összetett mintakeresztszelvényt hoz létre süllyesztett középvonallal és elkülönített sávokkal.

Mintakeresztszelvény kiindulási vonalának létrehozása

1. Nyissa meg a Corridor-3a.dwg nevű fájlt a következő helyről: oktatóanyagok rajzainak mappája.
2. Kattintson az Alap lap Terv létrehozása panel Mintakeresztszelvény legördülő lista Mintakeresztszelvény létrehozása Keres elemére.
3. A Mintakeresztszelvény létrehozása párbeszédpanel Név része alatt írja be az Osztott autópálya nevet. Kattintson az OK gombra.
4. Ha a parancssorban megjelenik a „Jelölje ki a mintakeresztszelvény kiindulási vonalának helyét” utasítás, kattintson egy pontra a rajzban a mintakeresztszelvény felépítéséhez.

   A nézetablak a mintakeresztszelvény kiindulási vonalára zoomol, amely a következőképpen jelenik meg:



Középvonal alkotóelem hozzáadása

1. Ha az alkotóelemeket tartalmazó Eszközpaletta nem látható, kattintson az Alap lap Paletták panel Eszközpaletták Keres elemre.
2. Az eszközpalettában kattintson a jobb gombbal az Eszközpaletták vezérlősávra. Kattintson a Civil angolszász alkotóelemek gombra.
3. Kattintson a Középvonalak fülre.
4. Kattintson a jobb gombbal a NyomottKözépvonalPadkaKit elemre. Kattintson a Súgó elemre. Tekintse át a diagramot az alkotóelem jobb megértéséért.
5. Kattintson a NyomottKözépvonalPadkaKit elemre.
6. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Forgáspont a tengelyen: Tám a tengely körül
   • Bal középvonali szélesség: 22.0000
   • Jobb középvonali szélesség: 22.0000
7. A rajzon kattintson a mintakeresztszelvény kiindulási vonalán lévő jelölőpontra. Süllyesztett középvonal és belső padkák rajza jött létre.

Sáv alkotóelem hozzáadása

1. Tolja le a rajzot, hogy a NyomottKözépvonalPadkaKit alkotóelem bal széle jelenjen meg. Zoomoljon rá, hogy minden jelölőpont tisztán látható legyen.
2. Az eszközpalettán kattintson a Sávok fülre.
3. Kattintson a LaneSuperelevationAOR elemre.

   Ez az alkotóelem egy forgalmi sávot illeszt be, amely követi a külső sáv túlemelésének lejtésértékét a nyomvonal túlemelési tulajdonságai esetén.

   Megjegyzés:

   A túlemelésről további információt a Túlemelés alkalmazása nyomvonalra című oktatóanyagban talál.

4. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Bal
   • Szélesség: 24.0000

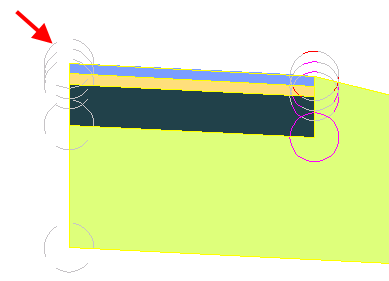

5. A sáv beillesztéséhez a rajzban kattintson a jelölőre, amely a tengely bal felső szélén helyezkedik el:


Padka alkotóelem hozzáadása

1. A rajzban tolja el a nézetet a LaneSuperelevationAOR alkotóelem bal oldalára.
2. Az eszközpalettán kattintson a Padkák fülre.
3. Kattintson a PadkaKiterjesztettÁgyazat elemre.
4. A Tulajdonságok paletta RÉSZLETES területén határozza meg a következő paramétereket:
   • Oldal: Bal
   • Túlemelés esésének használata: Külső padka esése
   • Ágyazat - Túlemelés használata: Külső padka esése

   Ezzel ezeket a lejtéseket a külső padka túlemelési lejtéséhez állítja be. További információért tekintse meg az alap alkotóelemek súgóját.

5. A rajzon kattintson a pályafelület felső külső sávjának szélén lévő jelölőpontra a burkolt padka hozzáadásához.

Körömvonal alkotóelem hozzáadása

1. Tolja le a rajzot a PadkaKiterjesztettAlapalattiréteggel alkotóelem bal oldalához.
2. Az eszközpalettán kattintson a Körömvonal lapra.
3. Kattintson a jobb gombbal SzabványosKörömvonal elemre. Kattintson a Súgó elemre. Tekintse át a diagramot és a Működés részt a bevágási és töltési körömvonal viselkedésének jobb megértéséért.
4. Az eszközpalettán kattintson a SzabványosKörömvonal elemre.
5. A rajzon kattintson a PadkaKiterjesztettAlapalattiréteggel alkotóelem külső szélén lévő jelölőpontra a bevágási és töltési körömvonallejtések hozzáadásához.

Tükrözze az alkotóelemeket a kiindulási vonal jobb oldalára

1. Az alkotóelem-elhelyező módból történő kilépéshez nyomja le az Esc billentyűt.
2. A rajzban kicsinyítse addig a nézetet, amíg az egész mintakeresztszelvény nem látja. A mintakeresztszelvény bal oldalán jelölje ki a körömvonal, a padka és a sáv alkotóelemeket. Kattintson a jobb gombbal. Válassza a Tükrözés menüpontot.
3. A középvonal alkotóelem jobb felső élén kattintson a jelölőpontra a körömvonal, padka és sáv alkotóelemek tükrözéséhez.

   A Tükrözés parancs létrehozza a kijelölt alkotóelemek tükörképét. Az Oldal paraméter kivételével az összes alkotóelem-paraméter megőrződik.

   Megjegyzés:

   A tükrözött alkotóelemek paraméterei dinamikusan nem kapcsolódnak. Ha egy alkotóelem paramétereit módosítja a mintakeresztszelvény kiindulási vonalának egyik oldalán, a módosítás nem jelenik meg az ellentétes oldalon.

   A befejezett mintakeresztszelvény a következőképpen jelenik meg:



Az oktatóanyag folytatásához lépjen tovább a 2. gyakorlat: Osztott pályás autópálya-nyomterv létrehozása részre.
