5. gyakorlat: Nyomvonalak és telkek használata

A gyakorlat során létrehozhat egy nyomvonalat a helyszínen kívül, és a meglévő nyomvonalakat áthelyezheti a helyszínekről. Ezzel a gyakorlattal csökkentheti annak lehetőségét, hogy a nyomvonalak és egy helyszín kölcsönhatásából nem kívánt telkek jöjjenek létre.

Amikor egy nyomvonal helyszínen található, új telkeket hoz létre abban az esetben, ha ugyanazon a helyszínen önmagát, más nyomvonalakat vagy telkeket keresztezve zárt területeket alakít ki.

Nyomvonalak megvizsgálása helyszínen

1. Nyissa meg a Parcel-1E.dwg nevű rajzot a következő helyről: oktatóanyagok rajzainak mappája.

   Ez a rajz öt Nyugat-Kelet irányú főútról levezető útpályát tartalmaz. A két északi mellékút tengely nyomvonalai a telkeket a pályában és a körút által körbezárt területen alakították ki. A következő néhány lépésben az egyik déli mellékút tengelyét nyomvonallá konvertálhatja, és elkerülheti, hogy az telkeket alakítson ki.

2. Az Eszköztár Kereső lapján bontsa ki a HelyszínekSite 1NyomvonalakTengelynyomvonalak elemet.

   Figyelje meg, hogy mind a négy létező tengely nyomvonal az Site 1 alatt található, amíg a felső szintű Nyomvonal gyűjtemény (a Helyszínek gyűjtemény felett) üres.

Nyomvonal létrehozása helyszínen kívül

1. Kattintson az Alap lap Terv létrehozása panel Nyomvonal legördülő lista Nyomvonal létrehozása objektumokból Keres elemre.
2. Amikor a program kéri, az úthoz válassza a rajz középső alsó részén található vörös tengelyt.
3. Nyomja le kétszer az Enter billentyűt.

   Megjelenik a Nyomvonal létrehozása objektumokból párbeszédpanel. Figyelje meg, hogy alapértelmezés szerint a Helyszín <Nincs> beállítású.

4. Kattintson az OK gombra.
5. Bontsa ki a felső szintű NyomvonalakTengelynyomvonalak gyűjteményt a Kereső lapon.

   Figyelje meg, hogy az új nyomvonal a Nyomvonalak gyűjteménybe került, és nem alakított ki telket a körút által körbezárt területen. Ez azért történt, mert elfogadta az alapértelmezett <Nincs> Helyszín beállítást, amikor a 3. lépésben a program kérte a helyszín kiválasztását. A következő néhány lépésben a két létező zsákutca út nyomvonal közül az egyiket annak létező helyszínéről a felső szintű Nyomvonalak gyűjteménybe helyezheti át.

Nyomvonalak elmozgatása helyszínről

1. Az Eszköztár Kereső lapján kattintson a jobb gombbal az Alignment - (4) elemre, amely a létrehozott nyomvonalhoz csatlakozó északnyugati zsákutca nyomvonal. Kattintson a Mozgatás helyszínre menüpontra.
2. A Mozgatás helyszínre párbeszédpanelen ellenőrizze, hogy a Célhelyszín beállítása <Nincs> értékű.
3. Kattintson az OK gombra.

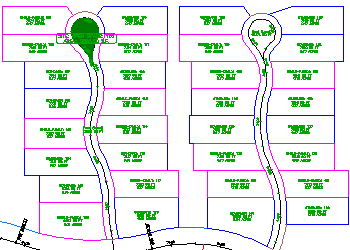

   Figyelje meg, hogy az Eszköztár Kereső lapján az Alignment - (4) a felső szintű Nyomvonalak gyűjteménybe került át. A rajzablakban a telekfelirat és a sraffozás eltűnt a zsákutca központi szigetéről.



   További lehetőségek: Az Alignment - (3) a felső szintű Nyomvonalak gyűjteménybe történő áthelyezéséhez ismételje meg az előző lépéseket.

4. Zárja be a Parcel-1E.dwg fájlt.

Az oktatóanyagot a következő, Telekadatok szerkesztése című témakörrel folytathatja.
